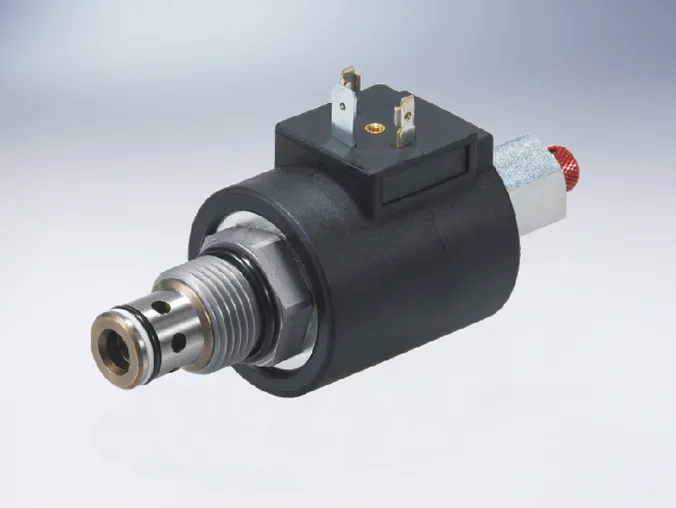

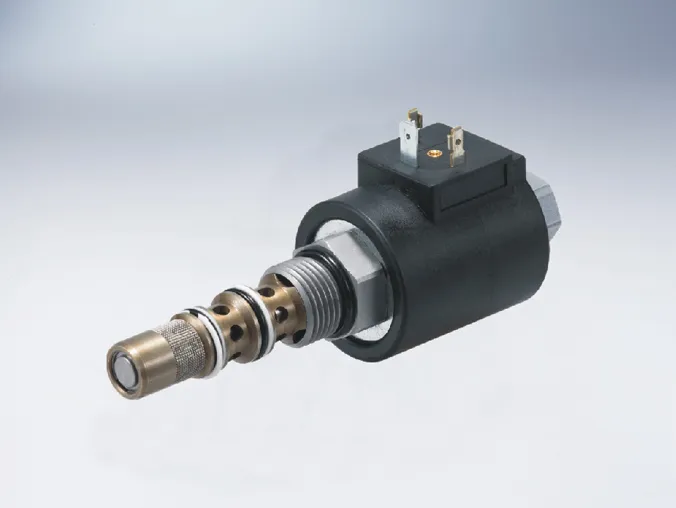

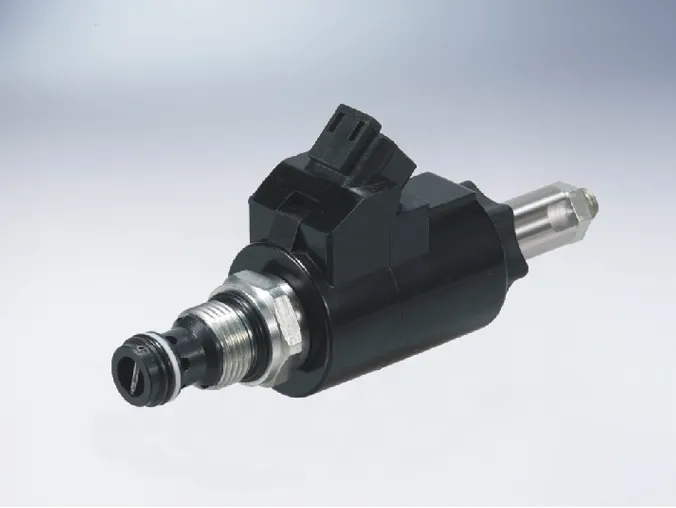

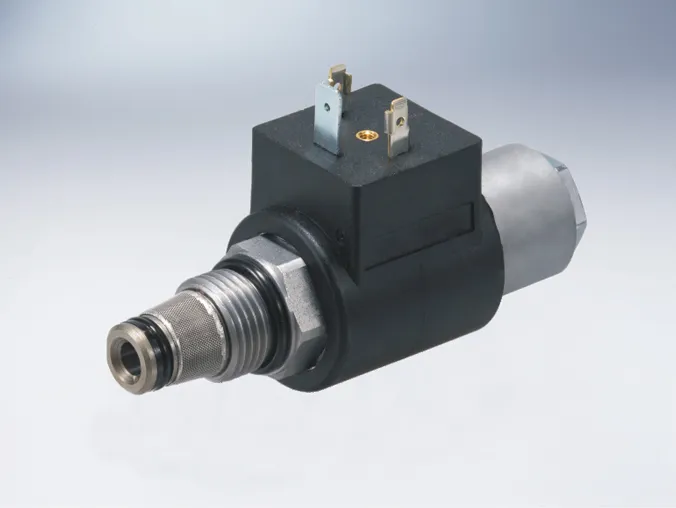

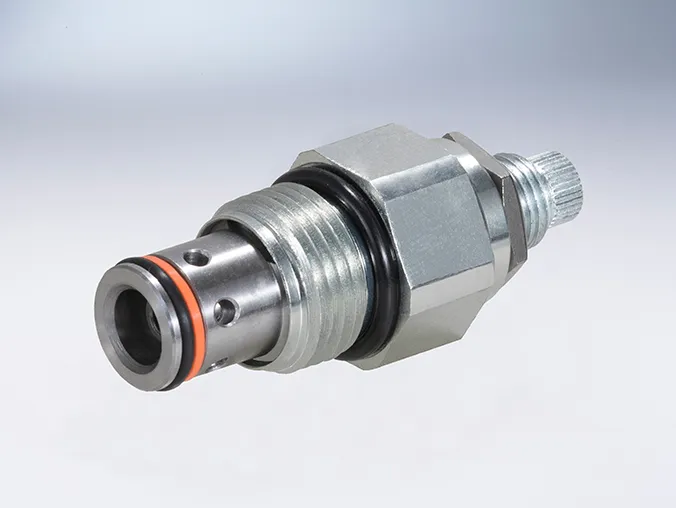

As válvulas hidráulicas de cartucho rosqueado acionadas por solenoide proporcional funcionam como dispositivos precisos de limitação de pressão em sistemas hidráulicos, garantindo uma regulagem estável e eficiente da pressão em aplicações exigentes.

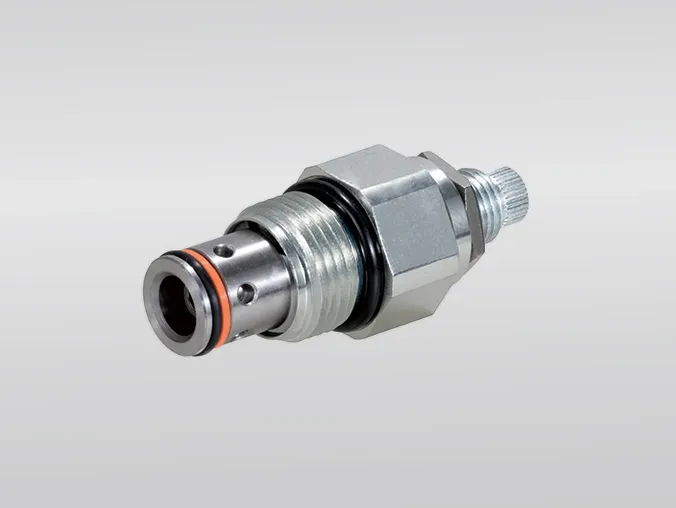

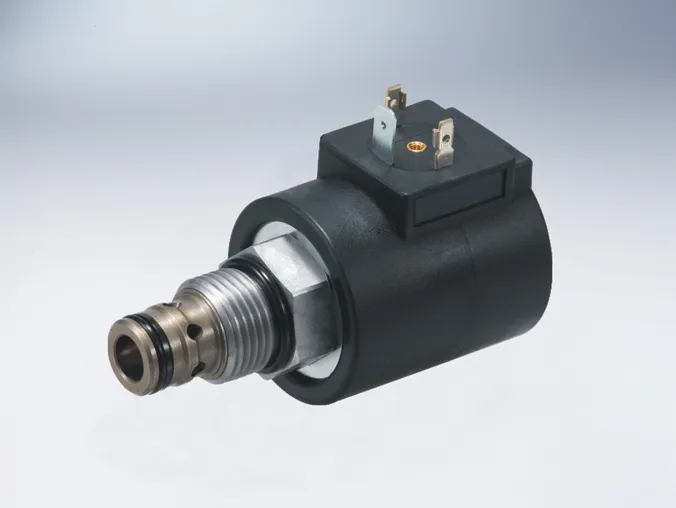

- Pressão operacional: 250bar (3625psi)
- Vazão: 22 L/min (5,8 gpm) em uma queda de pressão de 34,5 bar (500 PSID)

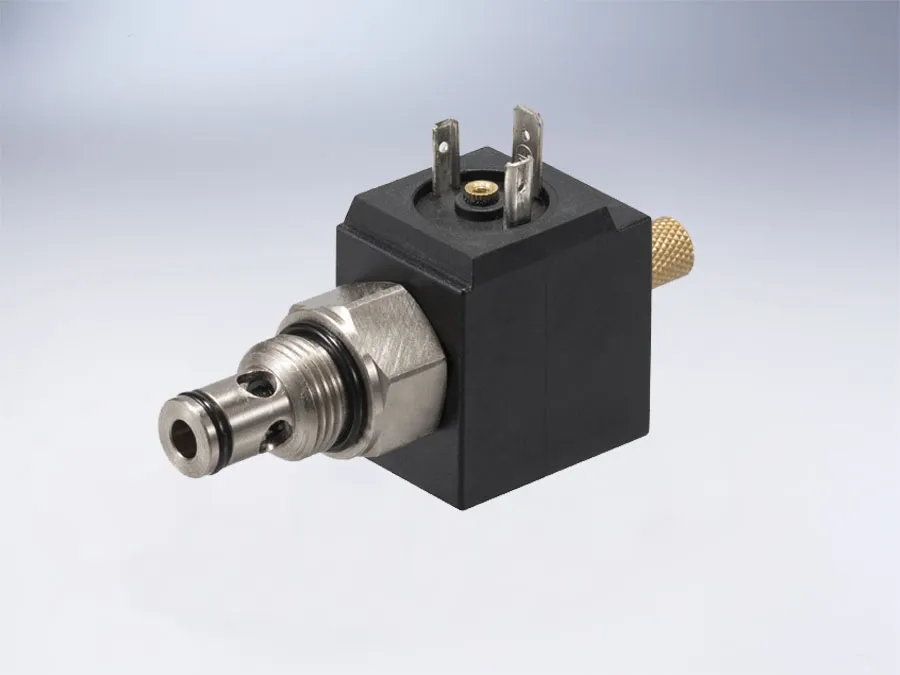

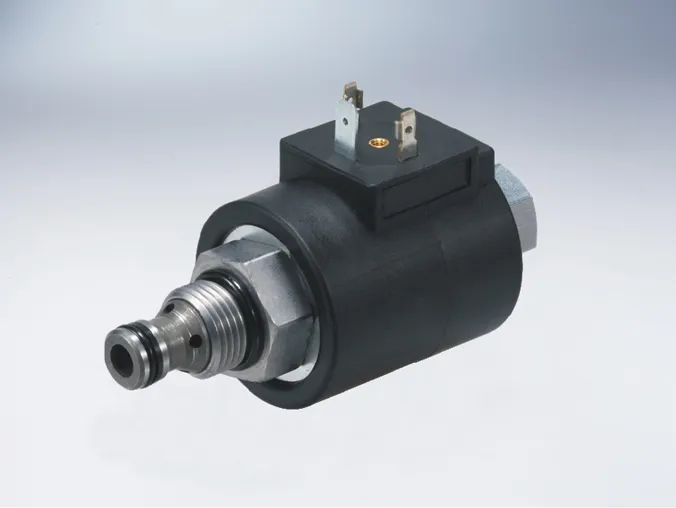

- Pressão operacional: 207bar (3000psi)
- Vazão: 0 a 22,7 L/min (0 a 6 gpm)

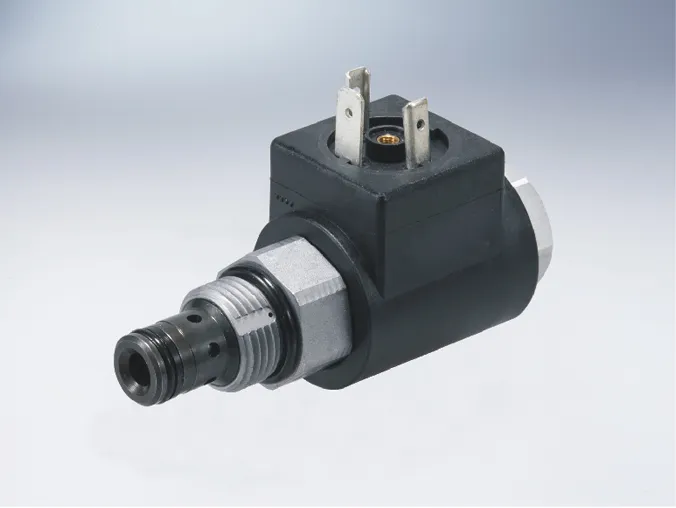

- Pressão operacional: 250bar (3625psi)
- Vazão: 68 L/min (18 gpm) em uma queda de pressão de 34,5 bar (500 PSID)

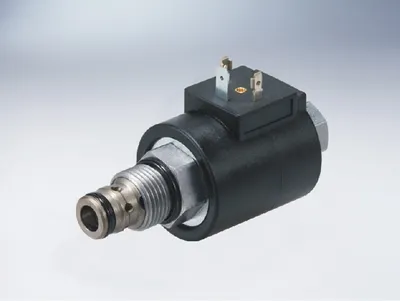

- Pressão operacional: 241bar (3500psi)
- Vazão: 0,76 L/min (0,2 gpm) - fluxo piloto máximo

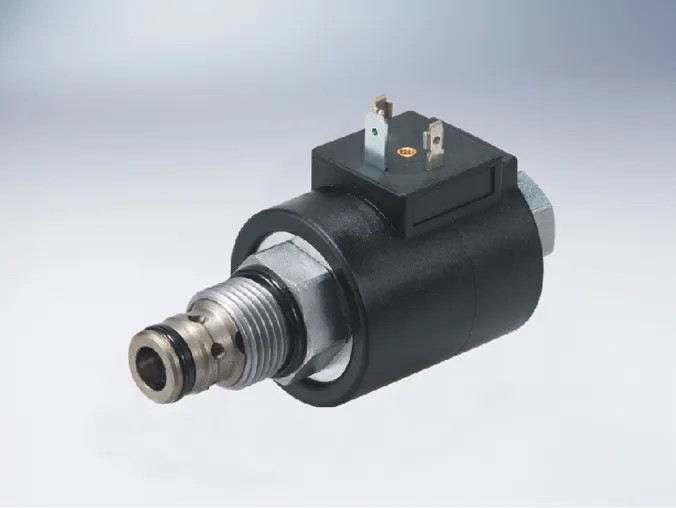

- Pressão operacional: 241bar (3500psi)
- Vazão: 94,6 L/min (25 GPM), DP = 13 bar (190 PSI), somente válvula de cartucho, fluxo da porta ① para a porta ② com a bobina desenergizada

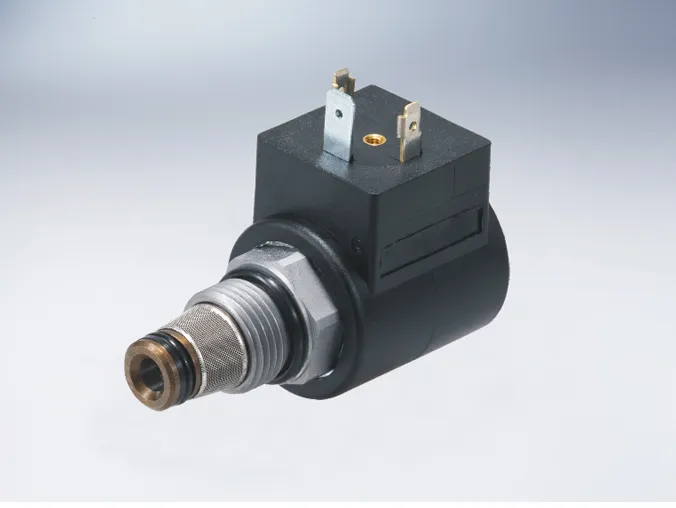

- Pressão operacional: 241bar (3500psi)
- Vazão: 75,7 L/min (20 gpm), DP = 14,8 bar (215 PSI), somente válvula de cartucho, fluxo da porta ① para a porta ② com a bobina desenergizada

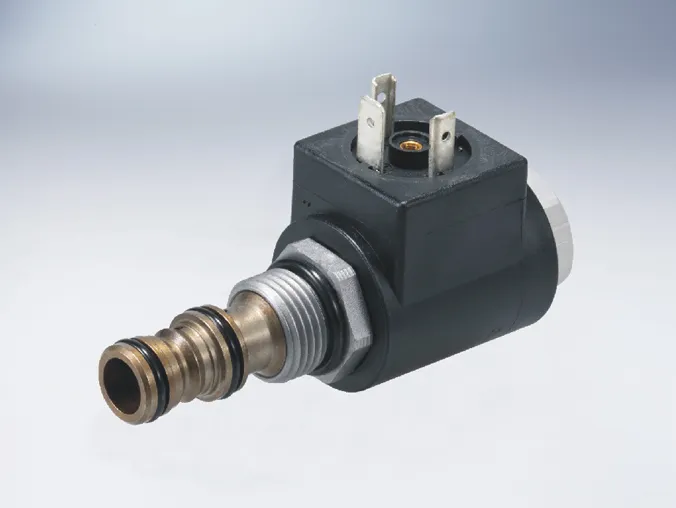

- Pressão operacional: 241bar (3500psi)
- Vazão: com a bobina desenergizada, a vazão nominal da porta ① para a porta ③ é de 56,8 L/min (15 gpm) em uma queda de pressão da válvula de cartucho de 22,8 bar (330 PSI)

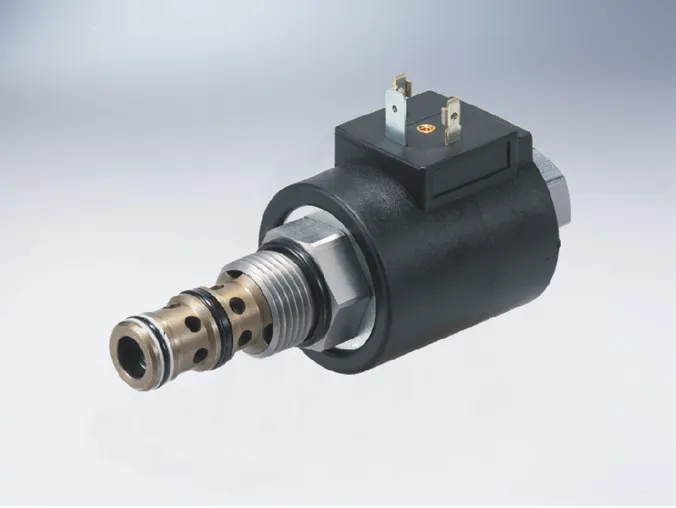

- Pressão operacional: 241bar (3500psi)
- Vazão:
A: 11.4 L/min (3 gpm) em uma queda de pressão de 20 bar (290 PSI)
B: 11.4 L/min (3 gpm) em uma queda de pressão de 10 bar (150 PSI)
C: 11.4 L/min (3 gpm) em uma queda de pressão de 5.5 bar (80 PSI)
- Pressão operacional: 207bar (3000psi)
- Vazão: com a bobina desenergizada, a vazão da porta ③ para a porta ④ é de 11,4 L/min (3 gpm) em uma queda de pressão de 45 PSID
- Pressão operacional: 207bar (3000psi)
- Vazão: 4,0 L/min (1,05 gpm), DP = 6 bar (87 PSI), somente válvula de cartucho, fluxo da porta ① para a porta ③ com a bobina desenergizada
- Pressão operacional:
Porta 1: 250 bar
Porta 2: 300 bar - Vazão: 65L/min
- Pressão máxima de operação Pressão operacional: 207 bar
- Temperatura: -40℃ a +120℃ (vedação padrão de borracha nitrílica)
- Classificação de serviço da bobina: 85% a 115% da tensão nominal
- Pressão máxima de operação: 240 bar
- Temperature: -40℃ a +120℃ (vedação padrão de borracha nitrílica)
- Temperature: -30℃ a +120℃ (vedação padrão de borracha nitrílica)
- Pressão máxima de operação: 250 bar
- Temperature: -30℃ a +120℃ (vedação padrão de borracha nitrílica)

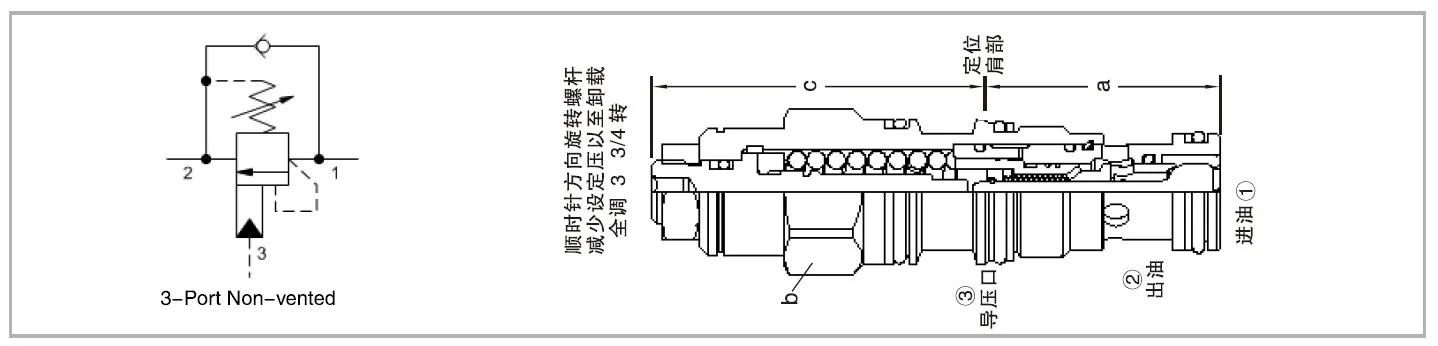

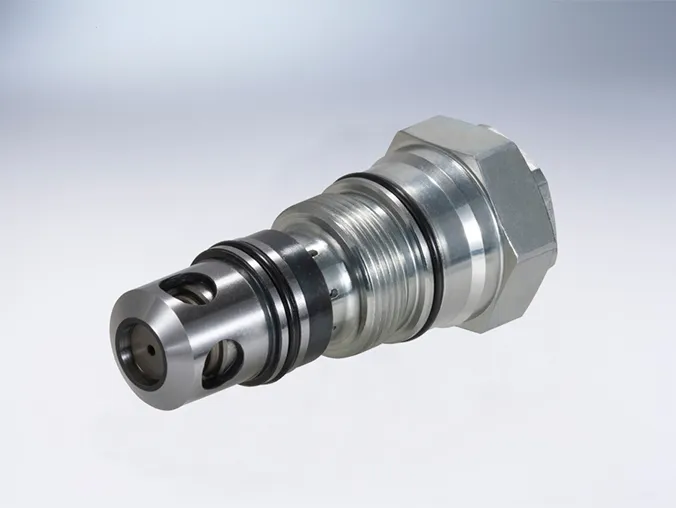

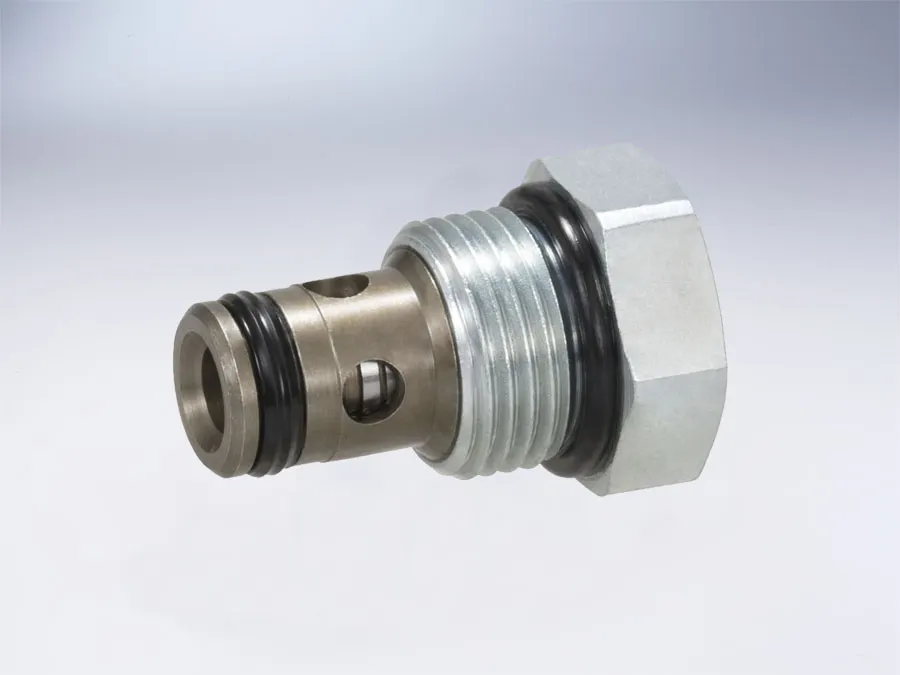

Tipo padrão sem ventilação, pressão de ajuste máxima de 280 bar; relações de pilotagem: 3:1, 1.5:1, 2:1
| Vazão (L/min) | Modelo | Cavidade | Tamanho da válvula de cartucho (mm) | Torque de instalação (Nm) | |||
| a | b | c | |||||
| L | C | ||||||
| 60 | CBCA-LHN | T-11A | 35.0 | 22.2 | 49.8 | 58.2 | 45-50 |
| 120 | CBEA-LHN | T-2A | 35.1 | 28.6 | 60.5 | 63.5 | 60-70 |
| 240 | CBGA-LHN | T-17A | 46.0 | 31.8 | 69.9 | 84.1 | 200-215 |
| 480 | CBIA-LHN | T-19A | 63.5 | 41.3 | 89.9 | 103.9 | 465-500 |
