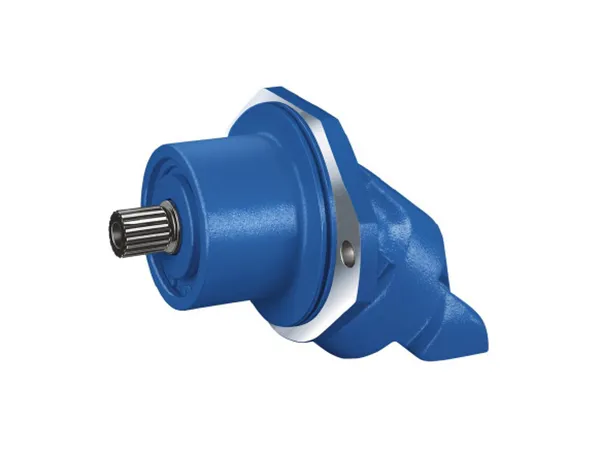

Motor de deslocamento fixo HL-A2FE

Dados técnicos

Tamanho

Deslocamento
(cm³/rev)

Velocidade máxima (rpm)

n_máx

N_{max interm.}

Vazão máx.
(L/min)

Torque (Nm)
Δp=400 bar

Detalhes

22.9

6300

6900

144

Deslocamento		V_g	cm³/rev	22.9
Velocidade máxima de rotação		n_máx	rpm	6300
Velocidade máxima de rotação		n_{max interm.}	rpm	6900
Vazão máx.		q_{v max}	L/min	144
Constante de torque		T_k	Nm/bar	0.36
Torque	Δp=400 bar	T	Nm	144
Rigidez rotacional			Nm/0	230
Momento de inércia do eixo de acionamento		J	kgm²	0.0012
Volume da caixa			L	0.2
Peso (aprox.)		m	kg	10.5

28.1

6300

6900

176

178

Deslocamento		V_g	cm³/rev	28.1
Velocidade máxima de rotação		n_máx	rpm	6300
Velocidade máxima de rotação		n_{max interm.}	rpm	6900
Vazão máx.		q_{v max}	L/min	176
Constante de torque		T_k	Nm/bar	0.445
Torque	Δp=400 bar	T	Nm	178
Rigidez rotacional			Nm/0	230
Variação da velocidade máxima de rotação		J	kgm²	0.0012
Volume da caixa			L	0.2
Peso (aprox.)		m	kg	10.5

6300

6900

201

204

Deslocamento		V_g	cm³/rev	32
Velocidade máxima de rotação		n_máx	rpm	6300
Velocidade máxima de rotação		n_{max interm.}	rpm	6900
Vazão máx.		q_{v max}	L/min	201
Constante de torque		T_k	Nm/bar	0.509
Torque	Δp=400 bar	T	Nm	204
Rigidez rotacional			Nm/0	230
Variação da velocidade máxima de rotação		J	kgm²	0.0012
Volume da caixa			L	0.2
Peso (aprox.)		m	kg	10.5

45.6

5600

6200

255

290

Deslocamento		V_g	cm³/rev	45.6
Velocidade máxima de rotação		n_máx	rpm	5600
Velocidade máxima de rotação		n_{max interm.}	rpm	6200
Vazão máx.		q_{v max}	L/min	255
Constante de torque		T_k	Nm/bar	0.725
Torque	Δp=400 bar	T	Nm	290
Rigidez rotacional			Nm/0	230
Variação da velocidade máxima de rotação		J	kgm²	0.0024
Volume da caixa			L	0.33
Peso (aprox.)		m	kg	15

56.1

5000

5500

280

356

Deslocamento		V_g	cm³/rev	56.1
Velocidade máxima de rotação		n_máx	rpm	5000
Velocidade máxima de rotação		n_{max interm.}	rpm	5500
Vazão máx.		q_{v max}	L/min	280
Constante de torque		T_k	Nm/bar	0.89
Torque	Δp=400 bar	T	Nm	356
Rigidez rotacional			Nm/0	440
Variação da velocidade máxima de rotação		J	kgm²	0.0042
Volume da caixa			L	0.45
Peso (aprox.)		m	kg	18

5000

5500

315

400

Deslocamento		V_g	cm³/rev	63
Velocidade máxima de rotação		n_máx	rpm	5000
Velocidade máxima de rotação		n_{max interm.}	rpm	5500
Vazão máx.		q_{v max}	L/min	315
Constante de torque		T_k	Nm/bar	1
Torque	Δp=400 bar	T	Nm	400
Rigidez rotacional			Nm/0	440
Variação da velocidade máxima de rotação		J	kgm²	0.0042
Volume da caixa			L	0.45
Peso (aprox.)		m	kg	19

80.4

4500

5000

360

508

Deslocamento		V_g	cm³/rev	80.4
Velocidade máxima de rotação		n_máx	rpm	4500
Velocidade máxima de rotação		n_{max interm.}	rpm	5000
Vazão máx.		q_{v max}	L/min	360
Constante de torque		T_k	Nm/bar	1.27
Torque	Δp=400 bar	T	Nm	508
Rigidez rotacional			Nm/0	670
Variação da velocidade máxima de rotação		J	kgm²	0.0072
Volume da caixa			L	0.55
Peso (aprox.)		m	kg	23

4500

5000

405

572

Deslocamento		V_g	cm³/rev	90
Velocidade máxima de rotação		n_máx	rpm	4500
Velocidade máxima de rotação		n_{max interm.}	rpm	5000
Vazão máx.		q_{v max}	L/min	405
Constante de torque		T_k	Nm/bar	1.43
Torque	Δp=400 bar	T	Nm	572
Rigidez rotacional			Nm/0	670
Variação da velocidade máxima de rotação		J	kgm²	0.0072
Volume da caixa			L	0.55
Peso (aprox.)		m	kg	25

107

106.7

4000

4400

427

680

Deslocamento		V_g	cm³/rev	106.7
Velocidade máxima de rotação		n_máx	rpm	4000
Velocidade máxima de rotação		n_{max interm.}	rpm	4400
Vazão máx.		q_{v max}	L/min	427
Constante de torque		T_k	Nm/bar	1.7
Torque	Δp=400 bar	T	Nm	680
Rigidez rotacional			Nm/0	880
Variação da velocidade máxima de rotação		J	kgm²	0.0116
Volume da caixa			L	0.8
Peso (aprox.)		m	kg	34

125

4000

4400

500

769

Deslocamento		V_g	cm³/rev	125
Velocidade máxima de rotação		n_máx	rpm	4000
Velocidade máxima de rotação		n_{max interm.}	rpm	4400
Vazão máx.		q_{v max}	L/min	500
Constante de torque		T_k	Nm/bar	1.99
Torque	Δp=400 bar	T	Nm	769
Rigidez rotacional			Nm/0	880
Variação da velocidade máxima de rotação		J	kgm²	0.0116
Volume da caixa			L	0.8
Peso (aprox.)		m	kg	36

Tamanho	Deslocamento (cm³/rev)	Velocidade máxima (rpm)		Vazão máx. (L/min)	Torque (Nm)
Tamanho	Deslocamento (cm³/rev)	n_máx	n_{max interm.}	Vazão máx. (L/min)	Δp=400 bar
23	22.9	6300	6900	144	144
28	28.1	6300	6900	176	178
32	32	6300	6900	201	204
45	45.6	5600	6200	255	290
56	56.1	5000	5500	280	356
63	63	5000	5500	315	400
80	80.4	4500	5000	360	508
90	90	4500	5000	405	572
107	106.7	4000	4400	427	680
125	125	4000	4400	500	769

Características

Design compacto e com economia de espaço O flange do motor está posicionado no centro da carcaça, o que permite que ele se encaixe quase que totalmente na caixa de engrenagens mecânica, criando uma configuração simplificada e eficiente.
Instalação sem complicações Não é necessário se preocupar com as tolerâncias de montagem, pois esse motor se integra facilmente ao seu sistema.
Montagem rápida e fácil Simplesmente “insira-o” na caixa de engrenagens mecânica, economizando tempo e esforço durante a instalação.

Motor de pistão axial de deslocamento fixo para circuito fechado
