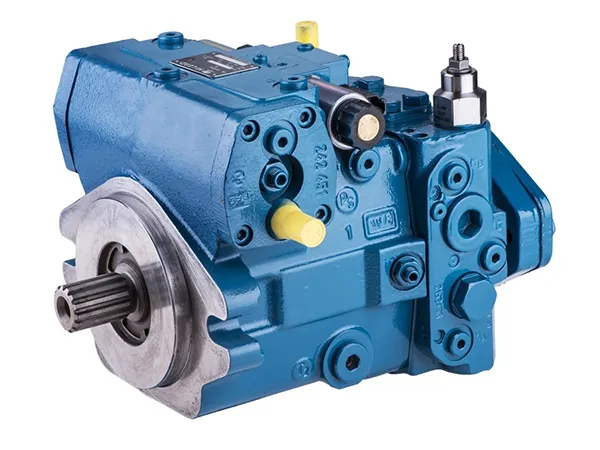

Bomba de pistão axial de deslocamento variável para circuito fechado
A bomba de deslocamento variável HL-A4VG foi projetada para oferecer precisão, confiabilidade e eficiência em sistemas hidráulicos de circuito fechado. Ela garante controle suave, resposta rápida e saída de alta pressão, o que a torna ideal para aplicações exigentes em máquinas móveis e industriais.
- Deslocamento 40-180 cm³/rev
- Pressão nominal 400 bar
- Pressão máxima permitida 450 bar
Dados técnicos
| Tamanho | ||||||||
| Deslocamento (bomba variável) | Vgmáx | cm³/rev | 40 | 56 | 71 | 90 | 125 | 180 |
| Deslocamento (bomba de reforço) | Vg Sp | cm³/rev | 8.8 | 11.8 | 19.8 | 19.8 | 28.5 | 40 |
| Velocidade máxima de rotação | nmáx | rpm | 4000 | 3600 | 3300 | 3000 | 2800 | 2500 |
| Velocidade de rotação mínima | nmín | rpm | 500 | 500 | 500 | 500 | 500 | 500 |
| Vazão máx. | a n=nmáx | L/min | 160 | 201.6 | 234.3 | 270 | 350 | 450 |
| Potência máx. | a n=nmáx V=Vg máx (Δp=400 bar) | kW | 106.6 | 134.4 | 156.2 | 180 | 233.3 | 294 |
| Torque máximo | a V=Vgmáx (Δp=400 bar) | Nm | 254.4 | 356 | 451.5 | 572.4 | 795 | 1146.5 |
| Volume da caixa | V | L | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 3.2 |
| Peso | kg | 32 | 39 | 50 | 61 | 82 | 102 | |
Características
- Otimizado para sistemas de circuito fechado Projetado para aplicações de acionamento hidrostático em máquinas móveis, garantindo um desempenho perfeito sob cargas pesadas
- Controle preciso do fluxo Ajusta o fluxo proporcionalmente à velocidade e ao deslocamento da bomba para uma operação suave.
- Ajuste variável contínuo O ângulo do prato oscilante permite um controle de deslocamento infinitamente ajustável para maior precisão.
- Reversão estável do fluxo A transição do swashplate de passagem zero garante mudanças direcionais suaves sem picos de pressão
- Proteção integrada contra sobrecarga As válvulas de alívio de alta pressão protegem as bombas e os motores contra cargas excessivas, aumentando a segurança do sistema.
- Bomba auxiliar integrada Fornece pressão de reforço e óleo de controle para manter a estabilidade do sistema.
- Válvula limitadora de pressão O sistema de alívio integrado evita a pressão de reforço excessiva para otimizar o desempenho.
- Componentes de alta precisão e longa duração Estruturas internas reforçadas e rolamentos de primeira qualidade garantem maior durabilidade.
- Sistema de vedação confiável Os componentes de vedação da PARKER evitam vazamentos e mantêm um desempenho consistente em condições extremas.
- Modo de controle HW, DA1, DA2, HD1, HD3
Aplicações
