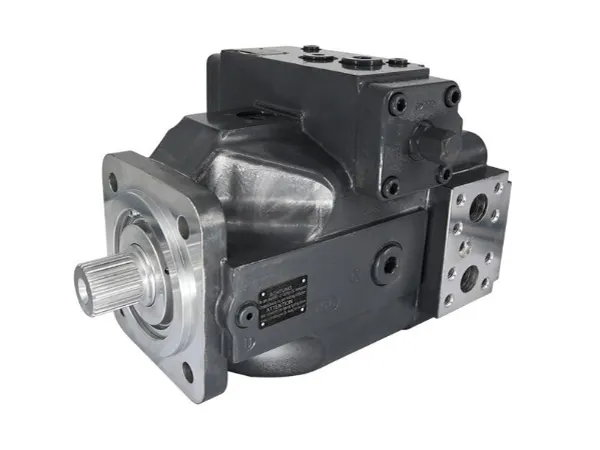

Motor de pistão axial de deslocamento fixo para circuito fechado
O motor de deslocamento fixo HL-A4VSM foi desenvolvido para fornecer potência suave e confiável em sistemas hidráulicos de alto desempenho. Independentemente de seu equipamento operar com cargas pesadas ou em condições de alta velocidade, esse motor oferece a eficiência e a durabilidade necessárias para manter as operações funcionando com desempenho máximo.
- Deslocamento 40-500 cm³/rev
- Pressão nominal 350 bar
- Pressão máxima permitida 420 bar
Dados técnicos
Tamanho
Deslocamento
(cm³/rev)
(cm³/rev)
Velocidade máxima
(rpm)
(rpm)
Vazão máx. (L/min)
n=nmáx
n=1500rpm
Torque (Nm)
Δp=350 bar
Δp=100 bar
Detalhes
40
3700
148
60
223
64
| Deslocamento | Vgmáx | cm³/r | 40 |
| Velocidade de rotação máxima | nmax continuous | rpm | 3700 |
| Vazão máx. | a n=nmáx | L/min | 148 |
| a n=1500rpm | L/min | 60 | |
| Torque máximo | (Δp=350 bar) | Nm | 223 |
| Torque | (Δp=100 bar) | Nm | 64 |
| Peso | kg | 47 |
71
3500
400
186
696
199
| Deslocamento | Vgmáx | cm³/r | 71 |
| Velocidade de rotação máxima | nmax continuous | rpm | 3500 |
| Vazão máx. | a n=nmáx | L/min | 400 |
| a n=1500rpm | L/min | 186 | |
| Torque máximo | (Δp=350 bar) | Nm | 696 |
| Torque | (Δp=100 bar) | Nm | 199 |
| Peso | kg | 60 |
125
3200
400
186
696
199
| Deslocamento | Vgmáx | cm³/r | 125 |
| Velocidade de rotação máxima | nmax continuous | rpm | 3200 |
| Vazão máx. | a n=nmáx | L/min | 400 |
| a n=1500rpm | L/min | 186 | |
| Torque máximo | (Δp=350 bar) | Nm | 696 |
| Torque | (Δp=100 bar) | Nm | 199 |
| Peso | kg | 100 |
180
3200
576
270
1002
286
| Deslocamento | Vgmáx | cm³/r | 180 |
| Velocidade de rotação máxima | nmax continuous | rpm | 3200 |
| Vazão máx. | a n=nmáx | L/min | 576 |
| a n=1500rpm | L/min | 270 | |
| Torque máximo | (Δp=350 bar) | Nm | 1002 |
| Torque | (Δp=100 bar) | Nm | 286 |
| Peso | kg | 114 |
250
3000
750
375
1391
398
| Deslocamento | Vgmáx | cm³/r | 250 |
| Velocidade de rotação máxima | nmax continuous | rpm | 3000 |
| Vazão máx. | a n=nmáx | L/min | 750 |
| a n=1500rpm | L/min | 375 | |
| Torque máximo | (Δp=350 bar) | Nm | 1391 |
| Torque | (Δp=100 bar) | Nm | 398 |
| Peso | kg | 214 |
355
2500
887
532
1975
565
| Deslocamento | Vgmáx | cm³/r | 355 |
| Velocidade de rotação máxima | nmax continuous | rpm | 2500 |
| Vazão máx. | a n=nmáx | L/min | 887 |
| a n=1500rpm | L/min | 532 | |
| Torque máximo | (Δp=350 bar) | Nm | 1975 |
| Torque | (Δp=100 bar) | Nm | 565 |
| Peso | kg | 238 |
500
2000
1000
750
2783
795
| Deslocamento | Vgmáx | cm³/r | 500 |
| Velocidade de rotação máxima | nmax continuous | rpm | 2000 |
| Vazão máx. | a n=nmáx | L/min | 1000 |
| a n=1500rpm | L/min | 750 | |
| Torque máximo | (Δp=350 bar) | Nm | 2783 |
| Torque | (Δp=100 bar) | Nm | 795 |
| Peso | kg | 350 |
| Tamanho | Deslocamento (cm³/rev) | Velocidade máxima (rpm) | Vazão máx. (L/min) | Torque(Nm) | ||
| n=nmáx | n=1500rpm | Δp=350bar | Δp=100 bar | |||
| 40 | 3700 | 148 | 60 | 223 | 64 | |
| 71 | 3500 | 400 | 186 | 696 | 199 | |
| 125 | 3200 | 400 | 186 | 696 | 199 | |
| 180 | 3200 | 576 | 270 | 1002 | 286 | |
| 250 | 3000 | 750 | 375 | 1391 | 398 | |
| 355 | 2500 | 887 | 532 | 1975 | 565 | |
| 500 | 2000 | 1000 | 750 | 2783 | 795 | |
Características
- Motor de pistão axial com projeto de placa oscilante Garante a transmissão estável da potência hidráulica, otimizando a eficiência geral do seu sistema.
- Controle de velocidade proporcional A velocidade de saída é ajustada em proporção direta à taxa de fluxo e inversamente ao deslocamento, mantendo o sistema preciso e responsivo.
- Capacidade de alta pressão Lida com pressões de trabalho de até 35 MPa, o que a torna ideal para aplicações exigentes. desempenho duradouro
- Os rolamentos de alta Precisão prolongam a vida útil, minimizando o tempo de inatividade e os esforços de manutenção.
- Projeto compacto, leve e de baixo ruído Construído para se adaptar a espaços apertados, mantendo uma operação silenciosa.
- Sapatas hidrostáticas balanceadas Reduzem o desgaste e aumentam a vida útil do motor, mesmo em condições contínuas de alta carga.
- Resposta rápida às demandas do sistema Oferece ajustes rápidos de controle, garantindo uma operação suave em condições variáveis.
- Indicador integrado do ângulo do swashplate Ajuda a monitorar e ajustar o desempenho para obter a eficiência ideal.

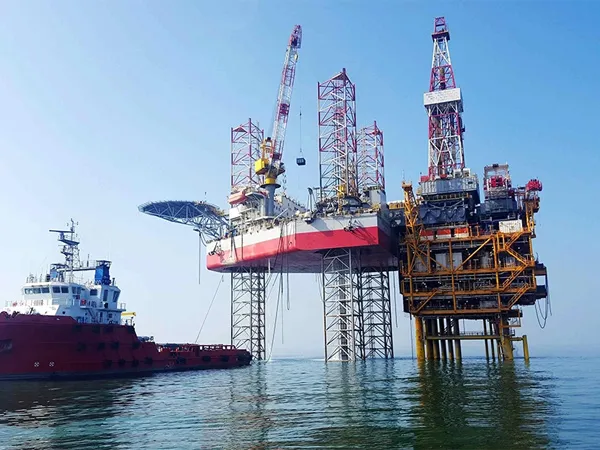

Aplicações
