MOTORES HIDRÁULICOS HL-A2FM
Motor de pistão axial de deslocamento fixo para circuito fechado

Motor de pistão axial de deslocamento fixo para circuito fechado

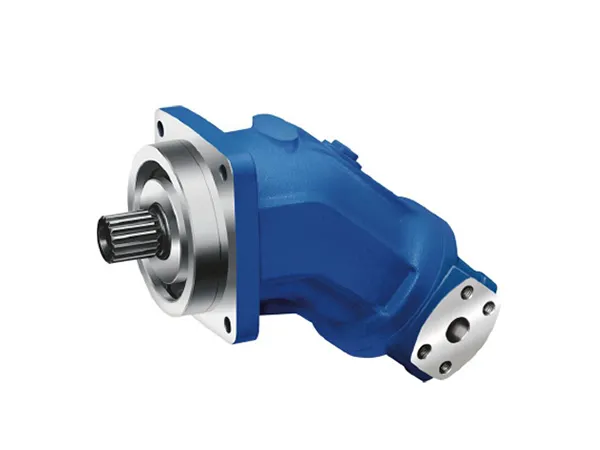

O motor de deslocamento fixo HL-A2FM foi desenvolvido para sistemas de acionamento hidráulico, oferecendo alto torque, eficiência excepcional e resposta dinâmica rápida. Projetado para máquinas pesadas, esse motor garante potência e estabilidade confiáveis em aplicações exigentes.

  • Deslocamento 10-200 cm³/rev
  • Pressão nominal 400 bar
  • Pressão máxima permitida 450 bar
Solicite uma cotação
Dados técnicos
Tamanho
Deslocamento
(cm³/rev)
Velocidade máxima (rpm)
nnom
Nmax
Vazão máx.
(L/min)
Torque (Nm)
Δp=350 bar
Δp=400 bar
Detalhes
10
10.3
8000
8800
57
66
Deslocamento geométrico Vg cm³/rev 10.3
Velocidade máxima de rotação nnom rpm 8000
nmáx rpm 8800
Fluxo de entrada em nnom e Vg qv L/min 82
Torque a Vg Δp=350 bar T Nm 57
Δp=400 bar T Nm 66
Rigidez rotacional c kNm/rad 0.92
Momento de inércia do grupo rotativo JGR kgm² 0.0004
Aceleração angular máxima α rad/s² 5000
Volume da caixa V L 0.17
Peso (aprox.) m kg 5.4
12
12
8000
8000
67
76
Deslocamento geométrico Vg cm³/rev 12
Velocidade máxima de rotação nnom rpm 8000
nmáx rpm 8000
Fluxo de entrada em nnom e Vg qv L/min 96
Torque a Vg Δp=350 bar T Nm 67
Δp=400 bar T Nm 76
Rigidez rotacional c kNm/rad 1.25
Momento de inércia do grupo rotativo JGR kgm² 0.0004
Aceleração angular máxima α rad/s² 5000
Volume da caixa V L 0.17
Peso (aprox.) m kg 5.4
16
16
8000
8000
89
102
Deslocamento geométrico Vg cm³/rev 16
Velocidade máxima de rotação nnom rpm 8000
nmáx rpm 8000
Fluxo de entrada em nnom e Vg qv L/min 128
Torque a Vg Δp=350 bar T Nm 89
Δp=400 bar T Nm 102
Rigidez rotacional c kNm/rad 1.59
Momento de inércia do grupo rotativo JGR kgm² 0.0004
Aceleração angular máxima α rad/s² 5000
Volume da caixa V L 0.17
Peso (aprox.) m kg 5.4
23
22.9
6300
6900
128
146
Deslocamento geométrico Vg cm³/rev 22.9
Velocidade máxima de rotação nnom rpm 6300
nmáx rpm 6900
Fluxo de entrada em nnom e Vg qv L/min 144
Torque a Vg Δp=350 bar T Nm 128
Δp=400 bar T Nm 146
Rigidez rotacional c kNm/rad 2.56
Momento de inércia do grupo rotativo JGR kgm² 0.0012
Aceleração angular máxima α rad/s² 6500
Volume da caixa V L 0.2
Peso (aprox.) m kg 9.5
28
28.1
6300
6900
157
179
Deslocamento geométrico Vg cm³/rev 28.1
Velocidade máxima de rotação nnom rpm 6300
nmáx rpm 6900
Fluxo de entrada em nnom e Vg qv L/min 177
Torque a Vg Δp=350 bar T Nm 157
Δp=400 bar T Nm 179
Rigidez rotacional c kNm/rad 2.93
Momento de inércia do grupo rotativo JGR kgm² 0.0012
Aceleração angular máxima α rad/s² 6500
Volume da caixa V L 0.2
Peso (aprox.) m kg 9.5
32
32
6300
6900
178
204
Deslocamento geométrico Vg cm³/rev 32
Velocidade máxima de rotação nnom rpm 6300
nmáx rpm 6900
Fluxo de entrada em nnom e Vg qv L/min 202
Torque a Vg Δp=350 bar T Nm 178
Δp=400 bar T Nm 204
Rigidez rotacional c kNm/rad 3.12
Momento de inércia do grupo rotativo JGR kgm² 0.0012
Aceleração angular máxima α rad/s² 6500
Volume da caixa V L 0.2
Peso (aprox.) m kg 9.5
45
45.6
5600
6200
254
290
Deslocamento geométrico Vg cm³/rev 45.6
Velocidade máxima de rotação nnom rpm 5600
nmáx rpm 6200
Fluxo de entrada em nnom e Vg qv L/min 255
Torque a Vg Δp=350 bar T Nm 254
Δp=400 bar T Nm 290
Rigidez rotacional c kNm/rad 4.18
Momento de inércia do grupo rotativo JGR kgm² 0.0024
Aceleração angular máxima α rad/s² 14600
Volume da caixa V L 0.33
Peso (aprox.) m kg 13.5
56
56.1
5000
5500
351
401
Deslocamento geométrico Vg cm³/rev 56.1
Velocidade máxima de rotação nnom rpm 5000
nmáx rpm 5500
Fluxo de entrada em nnom e Vg qv L/min 281
Torque a Vg Δp=350 bar T Nm 351
Δp=400 bar T Nm 401
Rigidez rotacional c kNm/rad 5.94
Momento de inércia do grupo rotativo JGR kgm² 0.0042
Aceleração angular máxima α rad/s² 7500
Volume da caixa V L 0.45
Peso (aprox.) m kg 18
63
63
5000
5500
448
512
Deslocamento geométrico Vg cm³/rev 63
Velocidade máxima de rotação nnom rpm 5000
nmáx rpm 5500
Fluxo de entrada em nnom e Vg qv L/min 315
Torque a Vg Δp=350 bar T Nm 448
Δp=400 bar T Nm 512
Rigidez rotacional c kNm/rad 6.25
Momento de inércia do grupo rotativo JGR kgm² 0.0042
Aceleração angular máxima α rad/s² 7500
Volume da caixa V L 0.45
Peso (aprox.) m kg 18
80
80.4
4500
5000
501
573
Deslocamento geométrico Vg cm³/rev 80.4
Velocidade máxima de rotação nnom rpm 4500
nmáx rpm 5000
Fluxo de entrada em nnom e Vg qv L/min 362
Torque a Vg Δp=350 bar T Nm 501
Δp=400 bar T Nm 573
Rigidez rotacional c kNm/rad 8.73
Momento de inércia do grupo rotativo JGR kgm² 0.0072
Aceleração angular máxima α rad/s² 6000
Volume da caixa V L 0.55
Peso (aprox.) m kg 23
90
90
4500
5000
594
679
Deslocamento geométrico Vg cm³/rev 90
Velocidade máxima de rotação nnom rpm 4500
nmáx rpm 5000
Fluxo de entrada em nnom e Vg qv L/min 405
Torque a Vg Δp=350 bar T Nm 594
Δp=400 bar T Nm 679
Rigidez rotacional c kNm/rad 9.14
Momento de inércia do grupo rotativo JGR kgm² 0.0072
Aceleração angular máxima α rad/s² 6000
Volume da caixa V L 0.55
Peso (aprox.) m kg 23
107
106.7
4000
4400
696
796
Deslocamento geométrico Vg cm³/rev 106.7
Velocidade máxima de rotação nnom rpm 4000
nmáx rpm 4400
Fluxo de entrada em nnom e Vg qv L/min 427
Torque a Vg Δp=350 bar T Nm 696
Δp=400 bar T Nm 796
Rigidez rotacional c kNm/rad 11.2
Momento de inércia do grupo rotativo JGR kgm² 0.0116
Aceleração angular máxima α rad/s² 4500
Volume da caixa V L 0.8
Peso (aprox.) m kg 32
125
125
4000
4400
893
1021
Deslocamento geométrico Vg cm³/rev 125
Velocidade máxima de rotação nnom rpm 4000
nmáx rpm 4400
Fluxo de entrada em nnom e Vg qv L/min 500
Torque a Vg Δp=350 bar T Nm 893
Δp=400 bar T Nm 1021
Rigidez rotacional c kNm/rad 11.9
Momento de inércia do grupo rotativo JGR kgm² 0.0116
Aceleração angular máxima α rad/s² 4500
Volume da caixa V L 0.8
Peso (aprox.) m kg 32
160
160.4
3600
4000
1003
1146
Deslocamento geométrico Vg cm³/rev 160.4
Velocidade máxima de rotação nnom rpm 3600
nmáx rpm 4000
Fluxo de entrada em nnom e Vg qv L/min 577
Torque a Vg Δp=350 bar T Nm 1003
Δp=400 bar T Nm 1146
Rigidez rotacional c kNm/rad 17.4
Momento de inércia do grupo rotativo JGR kgm² 0.022
Aceleração angular máxima α rad/s² 3500
Volume da caixa V L 1.1
Peso (aprox.) m kg 45
180
180
3600
4000
1114
1273
Deslocamento geométrico Vg cm³/rev 180
Velocidade máxima de rotação nnom rpm 3600
nmáx rpm 4000
Fluxo de entrada em nnom e Vg qv L/min 648
Torque a Vg Δp=350 bar T Nm 1114
Δp=400 bar T Nm 1273
Rigidez rotacional c kNm/rad 18.2
Momento de inércia do grupo rotativo JGR kgm² 0.022
Aceleração angular máxima α rad/s² 3500
Volume da caixa V L 1.1
Peso (aprox.) m kg 45
200
200
2750
3000
313
357
Deslocamento geométrico Vg cm³/rev 200
Velocidade máxima de rotação nnom rpm 2750
nmáx rpm 3000
Fluxo de entrada em nnom e Vg qv L/min 550
Torque a Vg Δp=350 bar T Nm 313
Δp=400 bar T Nm 357
Rigidez rotacional c kNm/rad 57.3
Momento de inércia do grupo rotativo JGR kgm² 0.0353
Aceleração angular máxima α rad/s² 11000
Volume da caixa V L 2.7
Peso (aprox.) m kg 66
Tamanho Deslocamento (cm³/rev) Velocidade máxima (rpm) Vazão máx. (L/min) Torque(Nm)
nnom nmáx Δp=350 bar Δp=400 bar
10 10.3 8000 8800 57 66
12 12 8000 8000 67 76
16 16 8000 8000 89 102
23 22.9 6300 6900 128 146
28 28.1 6300 6900 157 179
32 32 6300 6900 178 204
45 45.6 5600 6200 254 290
56 56.1 5000 5500 351 401
63 63 5000 5500 448 512
80 80.4 4500 5000 501 573
90 90 4500 5000 594 679
107 106.7 4000 4400 696 796
125 125 4000 4400 893 1021
160 160.4 3600 4000 1003 1146
180 180 3600 4000 1114 1273
200 200 2750 3000 313 357
Características
  • Controle de velocidade proporcional A velocidade de saída é diretamente proporcional ao fluxo de entrada e inversamente proporcional ao deslocamento, garantindo uma operação precisa.
  • Adaptabilidade de torque O torque de acionamento aumenta à medida que a diferença de pressão entre os lados de alta e baixa pressão do motor aumenta, proporcionando um desempenho potente.
  • Design compacto e eficiente Apresenta uma alta relação potência/peso e eficiência volumétrica otimizada, o que o torna ideal para sistemas com restrições de espaço.
  • Design de pistão axial integrado Construído com um pistão cônico de peça única com um anel de pistão, aumentando a durabilidade e a eficiência.
Aplicações
Maquinário de construção
Maquinário de construção
Equipamentos para mineração e pedreiras
Equipamentos para mineração e pedreiras
Maquinário de agricultura
Maquinário de agricultura
