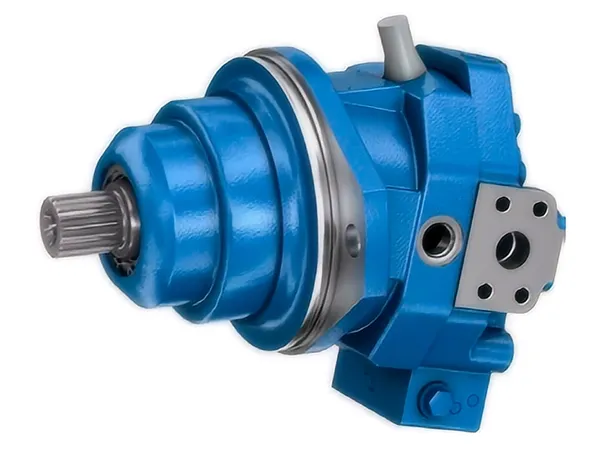

Motor de pistão axial de deslocamento fixo para circuito fechado
O motor de deslocamento fixo HL-A6VE foi desenvolvido para oferecer controle preciso e potência confiável em sistemas hidráulicos de circuito fechado. Esteja você lidando com cargas pesadas ou operando continuamente, esse motor garante um desempenho eficiente e suave para manter o seu equipamento funcionando da melhor forma possível.
- Deslocamento 55-250 cm³/rev
- Pressão nominal 400 bar
- Pressão máxima permitida 450 bar
Dados técnicos
| Tamanho | ||||||||
| Deslocamento geométrico | Vgmáx | cm³/rev | 54.8 | 80 | 107 | 160 | 250 | |
| Vgmin | cm³/rev | 0 | 0 | 0 | 0 | 0 | ||
| Vgx | cm³/rev | 35 | 51 | 68 | 61 | 188 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 4450 | 3900 | 3550 | 3100 | 2700 |
| a Vg gx | nmáx | rpm | 7000 | 6150 | 5600 | 4900 | 3600 | |
| a Vg0 | nmáx | rpm | 8350 | 7350 | 6300 | 5500 | 3600 | |
| Fluxo de entrada | a nnom e Vg | qv | L/min | 244 | 312 | 380 | 496 | 675 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | 349 | 509 | 681 | 1019 | - |
| Δp=350 bar | T | Nm | 305 | 446 | 596 | 891 | 1391 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 10 | 16 | 21 | 35 | 60 |
| Vg/2 to 0 | Cmin | kNm/rad | 32 | 48 | 65 | 105 | 181 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0 0042 | 0 008 | 0.0127 | 00253 | 0.061 | |
| Aceleração angular máxima | α | rad/s² | 31500 | 24000 | 19000 | 11000 | 10000 | |
| Volume da caixa | V | L | 0.75 | 1.2 | 1.5 | 2.4 | 3.0 | |
| Peso (aprox.) | Placa de entrada 02. 37.38 | m | kg | 26 | 34 | 47 | 64 | 90 |
| Placa de entrada 22 | m | kg | 35 | 43 | 53 | 72 | - |
Características
- Integração compacta e com economia de espaço Projetado com um flange posicionado centralmente, esse motor se encaixa perfeitamente em caixas de engrenagens, ajudando-o a maximizar a eficiência do espaço.
- Instalação rápida e fácil Não é necessário se preocupar com as tolerâncias de montagem - basta inserir o motor na caixa de engrenagens hidráulica para uma configuração sem complicações.
- Unidade de acionamento pré-montada Construído para construção e maquinário pesado, esse motor acelera a instalação e melhora o desempenho.
- Controle de deslocamento variável Ajusta-se suavemente do deslocamento máximo (Vg max) até zero (Vg min = 0), proporcionando um controle preciso da saída hidráulica.
- Ampla faixa de operação Independentemente de sua aplicação exigir alta velocidade ou alto torque, esse motor se adapta para atender às demandas específicas do seu sistema.
- Ajuste de velocidade dependente do fluxo A velocidade é regulada com base na taxa de fluxo da bomba hidráulica e no deslocamento do motor, garantindo uma operação eficiente sob cargas variáveis.
- Saída de torque otimizada À medida que o diferencial de pressão e o deslocamento aumentam, o motor fornece um torque mais forte, melhorando o desempenho e a durabilidade do sistema.

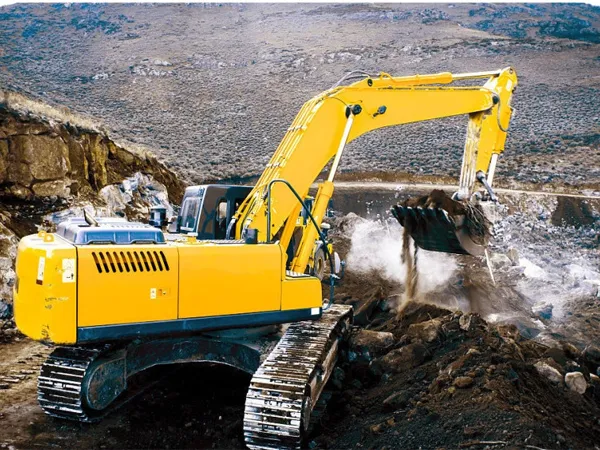

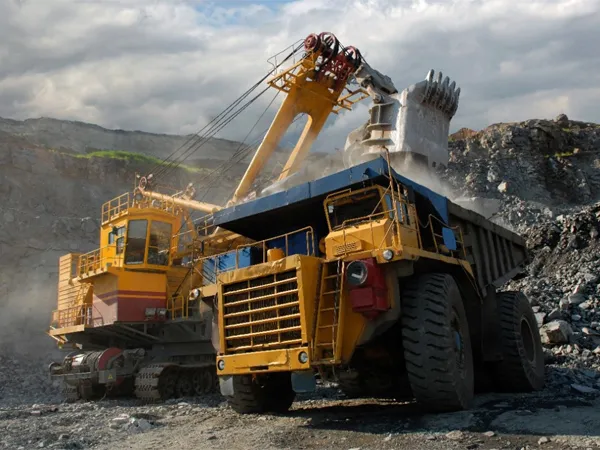

Aplicações
