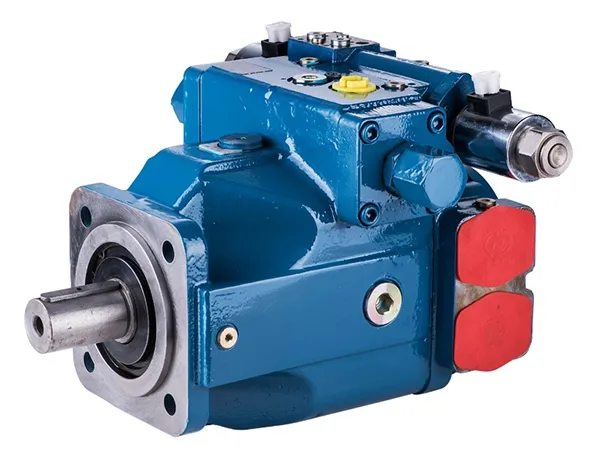

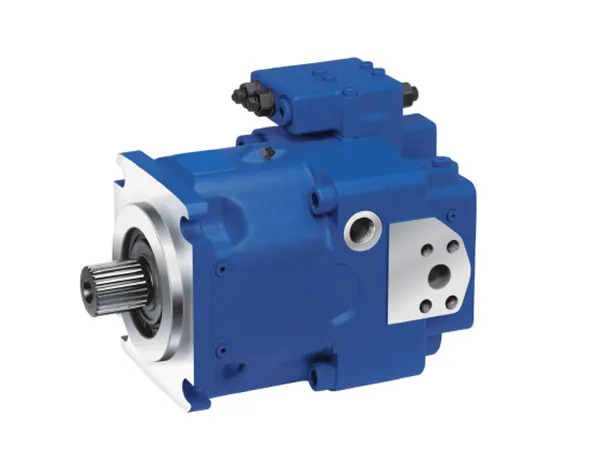

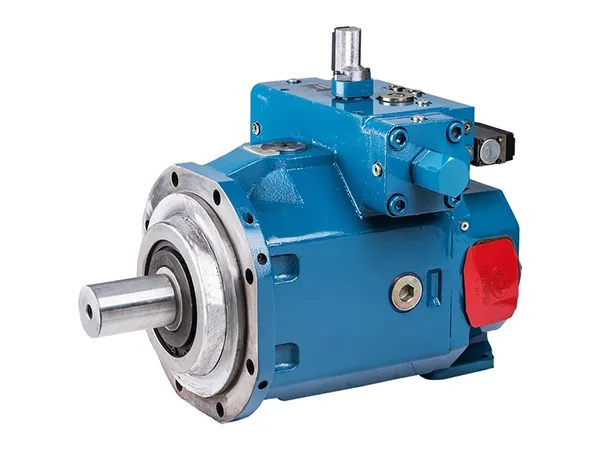

Bomba de pistão axial de deslocamento variável para circuito fechado
A bomba de deslocamento variável HL-A4VSG foi projetada para sistemas hidráulicos de circuito fechado, oferecendo controle preciso e saída de potência de alta pressão para equipamentos industriais e máquinas de construção.
- Deslocamento 40-500 cm³/rev
- Pressão nominal 350 bar
- Pressão máxima permitida 400 bar
Dados técnicos
Tamanho
Deslocamento
(cm³/rev)
(cm³/rev)
Velocidade máxima
(rpm)
(rpm)
Vazão máx.
(L/min)
(L/min)
n=nmáx
n=1500rpm
Potência máx.(kw)
Δp=350 bar
Δp=350 bar
n=nmáx
n=1500rpm
Detalhes
40
3700
148
60
86
35
| Deslocamento | Vgmáx | cm³/rev | 40 |
| Velocidade máxima de rotação | nmáx | rpm | 3700 |
| Vazão máx. | a n=nmáx | L/min | 148 |
| a n=1500rpm | L/min | 60 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 86 |
| a n=1500rpm | kW | 35 | |
| Torque máximo | Δp=350 bar | Nm | 223 |
| Torque | Δp=100 bar | Nm | 64 |
| Peso | approx. | kg | 47 |
71
3200
227
107
132
62
| Deslocamento | Vgmáx | cm³/rev | 71 |
| Velocidade máxima de rotação | nmáx | rpm | 3200 |
| Vazão máx. | a n=nmáx | L/min | 227 |
| a n=1500rpm | L/min | 107 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 132 |
| a n=1500rpm | kW | 62 | |
| Torque máximo | Δp=350 bar | Nm | 395 |
| Torque | Δp=100 bar | Nm | 113 |
| Peso | approx. | kg | 60 |
125
2600
325
186
190
109
| Deslocamento | Vgmáx | cm³/rev | 125 |
| Velocidade máxima de rotação | nmáx | rpm | 2600 |
| Vazão máx. | a n=nmáx | L/min | 325 |
| a n=1500rpm | L/min | 186 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 190 |
| a n=1500rpm | kW | 109 | |
| Torque máximo | Δp=350 bar | Nm | 696 |
| Torque | Δp=100 bar | Nm | 199 |
| Peso | approx. | kg | 100 |
180
2400
432
270
252
158
| Deslocamento | Vgmáx | cm³/rev | 180 |
| Velocidade máxima de rotação | nmáx | rpm | 2400 |
| Vazão máx. | a n=nmáx | L/min | 432 |
| a n=1500rpm | L/min | 270 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 252 |
| a n=1500rpm | kW | 158 | |
| Torque máximo | Δp=350 bar | Nm | 1002 |
| Torque | Δp=100 bar | Nm | 286 |
| Peso | approx. | kg | 116 |
250
2200
550
375
321
219
| Deslocamento | Vgmáx | cm³/rev | 250 |
| Velocidade máxima de rotação | nmáx | rpm | 2200 |
| Vazão máx. | a n=nmáx | L/min | 550 |
| a n=1500rpm | L/min | 375 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 321 |
| a n=1500rpm | kW | 219 | |
| Torque máximo | Δp=350 bar | Nm | 1391 |
| Torque | Δp=100 bar | Nm | 398 |
| Peso | approx. | kg | 214 |
355
2000
710
533
414
311
| Deslocamento | Vgmáx | cm³/rev | 355 |
| Velocidade máxima de rotação | nmáx | rpm | 2000 |
| Vazão máx. | a n=nmáx | L/min | 710 |
| a n=1500rpm | L/min | 533 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 414 |
| a n=1500rpm | kW | 311 | |
| Torque máximo | Δp=350 bar | Nm | 1976 |
| Torque | Δp=100 bar | Nm | 564 |
| Peso | approx. | kg | 237 |
500
1800
900
750
525
438
| Deslocamento | Vgmáx | cm³/rev | 500 |
| Velocidade máxima de rotação | nmáx | rpm | 1800 |
| Vazão máx. | a n=nmáx | L/min | 900 |
| a n=1500rpm | L/min | 750 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 525 |
| a n=1500rpm | kW | 438 | |
| Torque máximo | Δp=350 bar | Nm | 2783 |
| Torque | Δp=100 bar | Nm | 795 |
| Peso | approx. | kg | 352 |
| Tamanho | Deslocamento (cm³/rev) | Velocidade máxima (rpm) | Vazão máx. (L/min) | Potência máx.(kw) Δp=350 bar | ||
| n=nmáx | n=1500rpm | n=nmáx | n=1500rpm | |||
| 40 | 3700 | 148 | 60 | 86 | 35 | |
| 71 | 3200 | 227 | 107 | 132 | 62 | |
| 125 | 2600 | 325 | 186 | 190 | 109 | |
| 180 | 2400 | 432 | 270 | 252 | 158 | |
| 250 | 2200 | 550 | 375 | 321 | 219 | |
| 355 | 2000 | 710 | 533 | 414 | 311 | |
| 500 | 1800 | 900 | 750 | 525 | 438 | |
Características
- Projetada para aplicações de alto desempenho Projetada para equipamentos industriais e móveis que exigem controle preciso de pressão e fluxo.
- Bomba de deslocamento variável de pistão axial Usa um mecanismo de placa oscilante para um deslocamento infinitamente ajustável.
- Fluxo proporcional à velocidade e ao deslocamento Garante uma saída hidráulica suave e consistente.
- Suporta pressões de até 35 MPa o que a torna adequada para condições exigentes.
- Desempenho excepcional de sucção Otimizado para operação contínua e estável.
- Design compacto e leve Reduz o espaço ocupado pelo sistema, mantendo a alta potência de saída.
- Operação com baixo nível de ruído Projetado para minimizar a vibração e aumentar a eficiência.
- Sapatas balanceadas hidrostaticamente Melhoram a durabilidade e a resistência ao desgaste.
- Controle de resposta rápida Oferece ajustes rápidos do sistema para aplicações dinâmicas.
- Indicador integrado do ângulo do prato oscilante Permite monitoramento e ajustes precisos.
- Modo de controle DR, DP, FR, DFR, LR2, MA, HM, HS, EO, HD, DFE1
