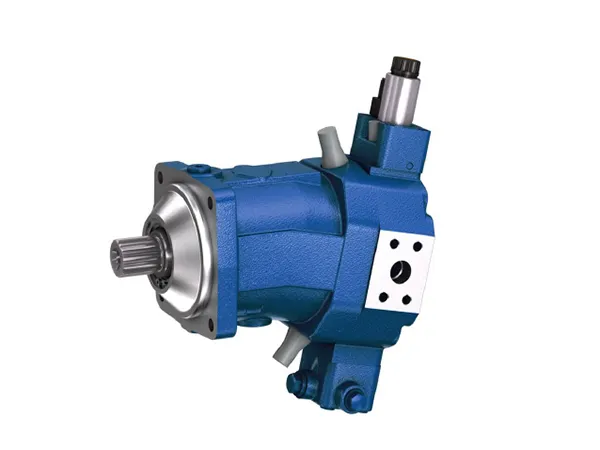

Motor de pistão axial de deslocamento fixo para circuito fechado
O motor de deslocamento fixo HL-A6VM foi desenvolvido para operações de alta carga e longa duração em que a precisão e a eficiência são essenciais. Esteja você operando máquinas pesadas ou lidando com aplicações hidráulicas exigentes, esse motor oferece potência consistente e desempenho suave para manter seu equipamento operando da melhor forma possível.
- Deslocamento 55-355 cm³/rev
- Pressão nominal 400 bar
- Pressão máxima permitida 450 bar
Dados técnicos
Tamanho
Deslocamento (cm³/rev)
Vgmáx
Velocidade máxima (rpm)
nnom
Vazão máx.
(L/min)
(L/min)
Torque (Nm)
Δp=400 bar
Δp=350 bar
Detalhes
54.8
4450
244
349
305
| Deslocamento geométrico | Vgmáx | cm³ | 54.8 | |
| Vgmin | cm³ | 0 | ||
| Vgx | cm³ | 35 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 4450 |
| a Vg gx | nmáx | rpm | 7000 | |
| a Vg0 | nmáx | rpm | 8350 | |
| Fluxo de entrada | a nnom e Vgmáx | qvmax | L/min | 244 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | 349 |
| Δp=350 bar | T | Nm | 305 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 10 |
| Vg/2 to 0 | Cmin | kNm/rad | 32 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.0042 | |
| Aceleração angular máxima | α | rad/s² | 31500 | |
| Volume da caixa | V | L | 0.75 | |
| Peso | approx. | m | kg | 26 |
80
3900
312
509
446
| Deslocamento geométrico | Vgmáx | cm³ | 80 | |
| Vgmin | cm³ | 0 | ||
| Vgx | cm³ | 51 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 3900 |
| a Vg gx | nmáx | rpm | 6150 | |
| a Vg0 | nmáx | rpm | 7350 | |
| Fluxo de entrada | a nnom e Vgmáx | qvmax | L/min | 312 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | 509 |
| Δp=350 bar | T | Nm | 446 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 16 |
| Vg/2 to 0 | Cmin | kNm/rad | 48 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.008 | |
| Aceleração angular máxima | α | rad/s² | 24000 | |
| Volume da caixa | V | L | 1.2 | |
| Peso | approx. | m | kg | 34 |
107
3550
380
681
596
| Deslocamento geométrico | Vgmáx | cm³ | 107 | |
| Vgmin | cm³ | 0 | ||
| Vgx | cm³ | 68 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 3550 |
| a Vg gx | nmáx | rpm | 5600 | |
| a Vg0 | nmáx | rpm | 6300 | |
| Fluxo de entrada | a nnom e Vgmáx | qvmax | L/min | 380 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | 681 |
| Δp=350 bar | T | Nm | 596 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 21 |
| Vg/2 to 0 | Cmin | kNm/rad | 65 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.0127 | |
| Aceleração angular máxima | α | rad/s² | 19000 | |
| Volume da caixa | V | L | 1.5 | |
| Peso | approx. | m | kg | 47 |
140
3250
455
891
778
| Deslocamento geométrico | Vgmáx | cm³ | 140 | |
| Vgmin | cm³ | 0 | ||
| Vgx | cm³ | 88 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 3250 |
| a Vg gx | nmáx | rpm | 5150 | |
| a Vg0 | nmáx | rpm | 5750 | |
| Fluxo de entrada | a nnom e Vgmáx | qvmax | L/min | 455 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | 891 |
| Δp=350 bar | T | Nm | 778 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 34 |
| Vg/2 to 0 | Cmin | kNm/rad | 93 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.0207 | |
| Aceleração angular máxima | α | rad/s² | 11000 | |
| Volume da caixa | V | L | 1.8 | |
| Peso | approx. | m | kg | 60 |
160
3100
496
1019
891
| Deslocamento geométrico | Vgmáx | cm³ | 160 | |
| Vgmin | cm³ | 0 | ||
| Vgx | cm³ | 61 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 3100 |
| a Vg gx | nmáx | rpm | 4900 | |
| a Vg0 | nmáx | rpm | 5500 | |
| Fluxo de entrada | a nnom e Vgmáx | qvmax | L/min | 496 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | 1019 |
| Δp=350 bar | T | Nm | 891 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 35 |
| Vg/2 to 0 | Cmin | kNm/rad | 105 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.0253 | |
| Aceleração angular máxima | α | rad/s² | 11000 | |
| Volume da caixa | V | L | 2.4 | |
| Peso | approx. | m | kg | 64 |
200
2900
580
1273
1114
| Deslocamento geométrico | Vgmáx | cm³ | 200 | |
| Vgmin | cm³ | 0 | ||
| Vgx | cm³ | 76 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 2900 |
| a Vg gx | nmáx | rpm | 4600 | |
| a Vg0 | nmáx | rpm | 5100 | |
| Fluxo de entrada | a nnom e Vgmáx | qvmax | L/min | 580 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | 1273 |
| Δp=350 bar | T | Nm | 1114 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 44 |
| Vg/2 to 0 | Cmin | kNm/rad | 130 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.0353 | |
| Aceleração angular máxima | α | rad/s² | 11000 | |
| Volume da caixa | V | L | 2.7 | |
| Peso | approx. | m | kg | 80 |
250
2700
675
—
1391
| Deslocamento geométrico | Vgmáx | cm³ | 250 | |
| Vgmin | cm³ | 0 | ||
| Vgx | cm³ | 188 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 2700 |
| a Vg gx | nmáx | rpm | 3600 | |
| a Vg0 | nmáx | rpm | 3600 | |
| Fluxo de entrada | a nnom e Vgmáx | qvmax | L/min | 675 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | - |
| Δp=350 bar | T | Nm | 1391 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 60 |
| Vg/2 to 0 | Cmin | kNm/rad | 181 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.061 | |
| Aceleração angular máxima | α | rad/s² | 10000 | |
| Volume da caixa | V | L | 3 | |
| Peso | approx. | m | kg | 100 |
355
2240
795
—
1978
| Deslocamento geométrico | Vgmáx | cm³ | 355 | |
| Vgmin | cm³ | 0 | ||
| Vgx | cm³ | 270 | ||
| Velocidade máxima de rotação (de acordo com o fluxo de entrada máximo permitido) | a Vgmáx | nnom | rpm | 2240 |
| a Vg gx | nmáx | rpm | 2950 | |
| a Vg0 | nmáx | rpm | 2950 | |
| Fluxo de entrada | a nnom e Vgmáx | qvmax | L/min | 795 |
| Torque em Vgmáx | Δp=400 bar | T | Nm | - |
| Δp=350 bar | T | Nm | 1978 | |
| Rigidez rotacional | Vgmáx to Vg/2 | Cmin | kNm/rad | 75 |
| Vg/2 to 0 | Cmin | kNm/rad | 262 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.102 | |
| Aceleração angular máxima | α | rad/s² | 8300 | |
| Volume da caixa | V | L | 5 | |
| Peso | approx. | m | kg | 170 |
| Tamanho | Deslocamento (cm³/rev) | Velocidade máxima (rpm) | Vazão máx. (L/min) | Torque(Nm) | |
| Vgmáx | nnom | Δp=400bar | Δp=350 bar | ||
| 54.8 | 4450 | 244 | 349 | 305 | |
| 80 | 3900 | 312 | 509 | 446 | |
| 107 | 3550 | 380 | 681 | 596 | |
| 140 | 3250 | 455 | 891 | 778 | |
| 160 | 3100 | 496 | 1019 | 891 | |
| 200 | 2900 | 580 | 1273 | 1114 | |
| 250 | 2700 | 675 | - | 1391 | |
| 355 | 2240 | 795 | - | 1978 | |
Características
- Ampla faixa de ajuste Atende às demandas de alta velocidade e alto torque, tornando-o versátil para várias aplicações..
- Controle de deslocamento infinitamente variável Ajusta-se perfeitamente do deslocamento máximo (Vg max) até zero (Vg min = 0), garantindo um controle hidráulico preciso.
- Regulagem proporcional da velocidade A velocidade de saída se adapta diretamente ao fluxo de entrada e inversamente ao deslocamento, otimizando o desempenho do sistema.
- Saída de torque adaptável À medida que o diferencial de pressão e o deslocamento aumentam, o motor aprimora automaticamente a saída de torque, fornecendo a potência de que o sistema precisa.
- Acionamento hidrostático suave Uma ampla faixa de ajuste, várias opções de controle e excelentes características de partida o tornam uma solução versátil e eficiente.
- Design econômico Ao eliminar os redutores de engrenagem e exigir uma bomba hidráulica menor, esse motor ajuda a reduzir os custos do sistema sem comprometer o desempenho.
- Construção compacta e durável Projetado para uma longa vida útil, apresenta uma alta relação peso-potência e uma excelente eficiência volumétrica para manter seu sistema funcionando por mais tempo com o mínimo de manutenção.
Aplicações
