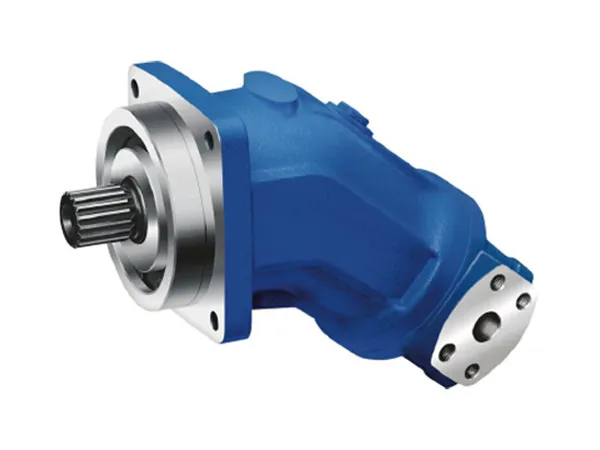

Bomba de deslocamento fixo HL-A2FO

Bomba hidráulica HL-A2FO

Bomba de deslocamento fixo de circuito aberto

A bomba de deslocamento fixo HL-A2FO foi projetada para proporcionar máxima eficiência e durabilidade. Projetada com um grupo rotativo de pistão axial de eixo curvado, ela fornece transmissão de energia hidrostática confiável em circuitos abertos. Seja em construção, automação industrial ou maquinário pesado, essa bomba oferece desempenho consistente e potente.

Deslocamento 10-200 cm³/rev
Pressão nominal 400 bar
Pressão máxima permitida 450 bar

Solicite uma cotação

Dados técnicos

Tamanho

Deslocamento
(cm³/rev)

Velocidade máxima (rpm)

n_nom

n_máx

Fluxo de saída
(L/min)

Potência (kW)

Δp=350 bar

Δp=400 bar

Detalhes

10.3

3150

6000

Deslocamento geométrico		V_g	cm³/rev	10.3
Velocidade máxima de rotação		n_nom	rpm	3150
Velocidade máxima de rotação		n_máx	rpm	6000
Vazão de saída		q_v	L/min	32
Potência	Δp=350 bar	P	kW	19
Potência	Δp=400 bar	P	kW	22
Torque	Δp=350 bar	T	Nm	57
Torque	Δp=400 bar	T	Nm	66
Rigidez rotacional		c	kNm/rad	0.92
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0004
Aceleração angular máxima		α	rad/s²	5000
Volume da caixa		V	L	0.17
Peso (aprox.)		m	kg	6

3150

6000

Deslocamento geométrico		V_g	cm³/rev	12
Velocidade máxima de rotação		n_nom	rpm	3150
Velocidade máxima de rotação		n_máx	rpm	6000
Vazão de saída		q_v	L/min	38
Potência	Δp=350 bar	P	kW	22
Potência	Δp=400 bar	P	kW	25
Torque	Δp=350 bar	T	Nm	67
Torque	Δp=400 bar	T	Nm	76
Rigidez rotacional		c	kNm/rad	1.25
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0004
Aceleração angular máxima		α	rad/s²	5000
Volume da caixa		V	L	0.17
Peso (aprox.)		m	kg	6

3150

6000

Deslocamento geométrico		V_g	cm³/rev	16
Velocidade máxima de rotação		n_nom	rpm	3150
Velocidade máxima de rotação		n_máx	rpm	6000
Vazão de saída		q_v	L/min	50
Potência	Δp=350 bar	P	kW	29
Potência	Δp=400 bar	P	kW	34
Torque	Δp=350 bar	T	Nm	89
Torque	Δp=400 bar	T	Nm	102
Rigidez rotacional		c	kNm/rad	1.59
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0004
Aceleração angular máxima		α	rad/s²	5000
Volume da caixa		V	L	0.17
Peso (aprox.)		m	kg	6

22.9

2500

4750

Deslocamento geométrico		V_g	cm³/rev	22.9
Velocidade máxima de rotação		n_nom	rpm	2500
Velocidade máxima de rotação		n_máx	rpm	4750
Vazão de saída		q_v	L/min	57
Potência	Δp=350 bar	P	kW	33
Potência	Δp=400 bar	P	kW	38
Torque	Δp=350 bar	T	Nm	128
Torque	Δp=400 bar	T	Nm	146

28.1

2500

4750

Deslocamento geométrico		V_g	cm³/rev	28.1
Velocidade máxima de rotação		n_nom	rpm	2500
Velocidade máxima de rotação		n_máx	rpm	4750
Vazão de saída		q_v	L/min	70
Potência	Δp=350 bar	P	kW	41
Potência	Δp=400 bar	P	kW	47
Torque	Δp=350 bar	T	Nm	157
Torque	Δp=400 bar	T	Nm	179
Rigidez rotacional		c	kNm/rad	2.93
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0012
Aceleração angular máxima		α	rad/s²	6500
Volume da caixa		V	L	0.2
Peso (aprox.)		m	kg	9.5

2500

4750

Deslocamento geométrico		V_g	cm³/rev	32
Velocidade máxima de rotação		n_nom	rpm	2500
Velocidade máxima de rotação		n_máx	rpm	4750
Vazão de saída		q_v	L/min	80
Potência	Δp=350 bar	P	kW	47
Potência	Δp=400 bar	P	kW	53
Torque	Δp=350 bar	T	Nm	178
Torque	Δp=400 bar	T	Nm	204
Rigidez rotacional		c	kNm/rad	3.12
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0012
Aceleração angular máxima		α	rad/s²	6500
Volume da caixa		V	L	0.2
Peso (aprox.)		m	kg	9.5

45.6

2240

4250

102

Deslocamento geométrico		V_g	cm³/rev	45.6
Velocidade máxima de rotação		n_nom	rpm	2240
Velocidade máxima de rotação		n_máx	rpm	4250
Vazão de saída		q_v	L/min	102
Potência	Δp=350 bar	P	kW	60
Potência	Δp=400 bar	P	kW	68
Torque	Δp=350 bar	T	Nm	254
Torque	Δp=400 bar	T	Nm	290
Rigidez rotacional		c	kNm/rad	4.18
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0024
Aceleração angular máxima		α	rad/s²	14600
Volume da caixa		V	L	0.33
Peso (aprox.)		m	kg	13.5

56.1

2000

3750

112

Deslocamento geométrico		V_g	cm³/rev	56.1
Velocidade máxima de rotação		n_nom	rpm	2000
Velocidade máxima de rotação		n_máx	rpm	3750
Vazão de saída		q_v	L/min	112
Potência	Δp=350 bar	P	kW	65
Potência	Δp=400 bar	P	kW	75
Torque	Δp=350 bar	T	Nm	313
Torque	Δp=400 bar	T	Nm	357
Rigidez rotacional		c	kNm/rad	5.94
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0042
Aceleração angular máxima		α	rad/s²	7500
Volume da caixa		V	L	0.45
Peso (aprox.)		m	kg	18

2000

3750

126

Deslocamento geométrico		V_g	cm³/rev	63
Velocidade máxima de rotação		n_nom	rpm	2000
Velocidade máxima de rotação		n_máx	rpm	3750
Vazão de saída		q_v	L/min	126
Potência	Δp=350 bar	P	kW	74
Potência	Δp=400 bar	P	kW	84
Torque	Δp=350 bar	T	Nm	351
Torque	Δp=400 bar	T	Nm	401
Rigidez rotacional		c	kNm/rad	6.25
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0042
Aceleração angular máxima		α	rad/s²	7500
Volume da caixa		V	L	0.45
Peso (aprox.)		m	kg	18

80.4

1800

3350

145

Deslocamento geométrico		V_g	cm³/rev	80.4
Velocidade máxima de rotação		n_nom	rpm	1800
Velocidade máxima de rotação		n_máx	rpm	3350
Vazão de saída		q_v	L/min	145
Potência	Δp=350 bar	P	kW	84
Potência	Δp=400 bar	P	kW	96
Torque	Δp=350 bar	T	Nm	448
Torque	Δp=400 bar	T	Nm	512
Rigidez rotacional		c	kNm/rad	8.73
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0072
Aceleração angular máxima		α	rad/s²	6000
Volume da caixa		V	L	0.55
Peso (aprox.)		m	kg	23

1800

3350

162

108

Deslocamento geométrico		V_g	cm³/rev	90
Velocidade máxima de rotação		n_nom	rpm	1800
Velocidade máxima de rotação		n_máx	rpm	3350
Vazão de saída		q_v	L/min	162
Potência	Δp=350 bar	P	kW	95
Potência	Δp=400 bar	P	kW	108
Torque	Δp=350 bar	T	Nm	501
Torque	Δp=400 bar	T	Nm	573
Rigidez rotacional		c	kNm/rad	9.14
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0072
Aceleração angular máxima		α	rad/s²	6000
Volume da caixa		V	L	0.55
Peso (aprox.)		m	kg	23

107

106.7

1600

3000

171

100

114

Deslocamento geométrico		V_g	cm³/rev	106.7
Velocidade máxima de rotação		n_nom	rpm	1600
Velocidade máxima de rotação		n_máx	rpm	3000
Vazão de saída		q_v	L/min	171
Potência	Δp=350 bar	P	kW	100
Potência	Δp=400 bar	P	kW	114
Torque	Δp=350 bar	T	Nm	594
Torque	Δp=400 bar	T	Nm	679
Rigidez rotacional		c	kNm/rad	11.2
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0116
Aceleração angular máxima		α	rad/s²	4500
Volume da caixa		V	L	0.8
Peso (aprox.)		m	kg	32

125

1600

3000

200

117

133

Deslocamento geométrico		V_g	cm³/rev	125
Velocidade máxima de rotação		n_nom	rpm	1600
Velocidade máxima de rotação		n_máx	rpm	3000
Vazão de saída		q_v	L/min	200
Potência	Δp=350 bar	P	kW	117
Potência	Δp=400 bar	P	kW	133
Torque	Δp=350 bar	T	Nm	696
Torque	Δp=400 bar	T	Nm	796
Rigidez rotacional		c	kNm/rad	11.9
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0116
Aceleração angular máxima		α	rad/s²	4500
Volume da caixa		V	L	0.8
Peso (aprox.)		m	kg	32

160

160.4

1450

2650

233

136

155

Deslocamento geométrico		V_g	cm³/rev	160.4
Velocidade máxima de rotação		n_nom	rpm	1450
Velocidade máxima de rotação		n_máx	rpm	2650
Vazão de saída		q_v	L/min	233
Potência	Δp=350 bar	P	kW	136
Potência	Δp=400 bar	P	kW	155
Torque	Δp=350 bar	T	Nm	893
Torque	Δp=400 bar	T	Nm	1021
Rigidez rotacional		c	kNm/rad	17.4
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.022
Aceleração angular máxima		α	rad/s²	3500
Volume da caixa		V	L	1.1
Peso (aprox.)		m	kg	45

180

1450

2650

261

152

174

Deslocamento geométrico		V_g	cm³/rev	180
Velocidade máxima de rotação		n_nom	rpm	1450
Velocidade máxima de rotação		n_máx	rpm	2650
Vazão de saída		q_v	L/min	261
Potência	Δp=350 bar	P	kW	152
Potência	Δp=400 bar	P	kW	174
Torque	Δp=350 bar	T	Nm	1003
Torque	Δp=400 bar	T	Nm	1146
Rigidez rotacional		c	kNm/rad	18.2
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.022
Aceleração angular máxima		α	rad/s²	3500
Volume da caixa		V	L	1.1
Peso (aprox.)		m	kg	45

200

1550

2750

310

181

207

Deslocamento geométrico		V_g	cm³/rev	200
Velocidade máxima de rotação		n_nom	rpm	1550
Velocidade máxima de rotação		n_máx	rpm	2750
Vazão de saída		q_v	L/min	310
Potência	Δp=350 bar	P	kW	181
Potência	Δp=400 bar	P	kW	207
Torque	Δp=350 bar	T	Nm	1114
Torque	Δp=400 bar	T	Nm	1273
Rigidez rotacional		c	kNm/rad	57.3
Momento de inércia do grupo rotativo		J_GR	kg·m²	0.0353
Aceleração angular máxima		α	rad/s²	11000
Volume da caixa		V	L	2.7
Peso (aprox.)		m	kg	66

Tamanho	Deslocamento (cm³/rev)	Velocidade máxima (rpm)		Vazão de saída (L/min)	Potência (Kw)
Tamanho	Deslocamento (cm³/rev)	n_nom	n_máx	Vazão de saída (L/min)	Δp=350 bar	Δp=400 bar
10	10.3	3150	6000	32	19	22
12	12	3150	6000	38	22	25
16	16	3150	6000	50	29	34
23	22.9	2500	4750	57	33	38
28	28.1	2500	4750	70	41	47
32	32	2500	4750	80	47	53
45	45.6	2240	4250	102	60	68
56	56.1	2000	3750	112	65	75
63	63	2000	3750	126	74	84
80	80.4	1800	3350	145	84	96
90	90	1800	3350	162	95	108
107	106.7	1600	3000	171	100	114
125	125	1600	3000	200	117	133
160	160.4	1450	2650	233	136	155
180	180	1450	2650	261	152	174
200	200	1550	2750	310	181	207

Características

Alta densidade de potência e design compacto Esta bomba de deslocamento fixo foi construída para aplicações em que a eficiência de espaço e a alta potência são essenciais.
Versátil e confiável Ideal para aplicações móveis e estacionárias, garantindo um fluxo hidráulico estável e eficiente.
Projetada com precisão O fluxo é diretamente proporcional à velocidade de acionamento e ao deslocamento, proporcionando controle total.
Projetado para a longevidade Os rolamentos são otimizados para resistir a longas vidas operacionais em ambientes exigentes.
Anéis de pistão vedados Os pistões cônicos de peça única com vedação de alto desempenho minimizam o vazamento interno para maior eficiência.

Aplicações

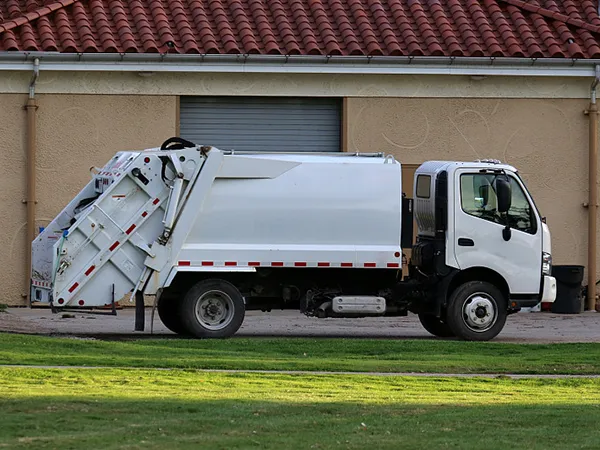

Caminhão de lixo

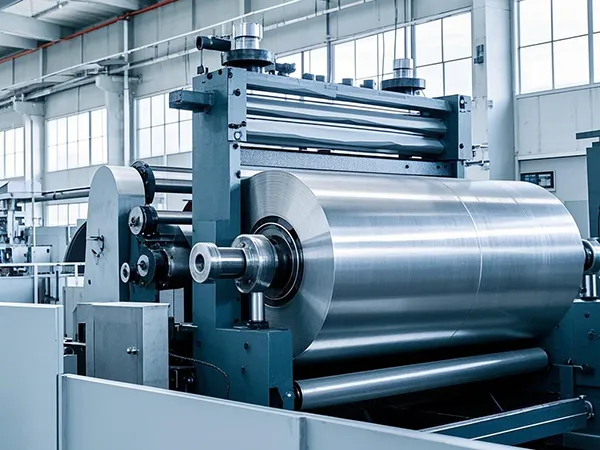

Equipamento de laminação de folha de alumínio

Entre em contato

Para melhorar o desempenho e a confiabilidade de seu sistema hidráulico, considere nossa bomba de deslocamento fixo. Entre em contato conosco hoje mesmo para encontrar a solução certa para a sua aplicação.
