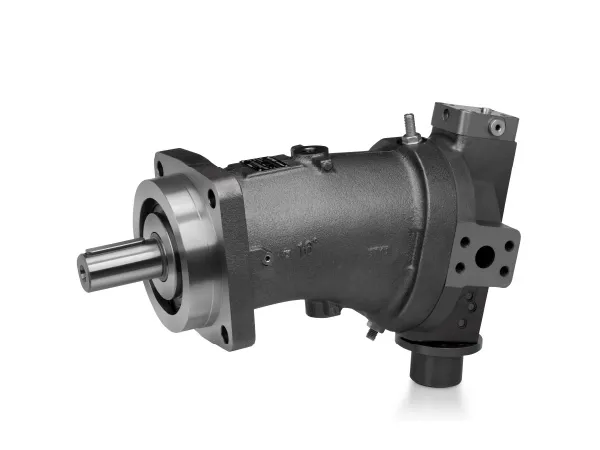

Bomba de pistão axial de deslocamento variável para circuito fechado
A bomba de deslocamento variável HL-A7V foi desenvolvida para lidar com aplicações de alta pressão, carga pesada e alta resposta dinâmica em sistemas hidráulicos de circuito fechado. Independentemente de você estar otimizando seu equipamento industrial ou melhorando a eficiência de seu maquinário de construção, essa bomba oferece o desempenho confiável de que você precisa.
- Deslocamento 20-500 cm³/rev
- Pressão nominal 350 bar
- Pressão máxima permitida 400 bar
Dados técnicos
| Tamanho | NG | |||||||
| Deslocamento geométrico | Vg máx | cm³/rev | 28.1 | 54.8 | 80 | 107 | 160 | |
| Velocidade máxima de rotação | a Vg máx | nnom | rpm | 3150 | 2500 | 2240 | 2150 | 1900 |
| a Vg g máx | nmax1 | rpm | 4250 | 3400 | 3000 | 2900 | 2560 | |
| Velocidade máxima de rotação | nmax2 | rpm | 4750 | 3750 | 3350 | 3200 | 2850 | |
| Vazão | a Vg máx e nnom | qv | L/min | 89 | 137 | 179 | 230 | 304 |
| Potência | a Vg máx, nnom and Δp = 350 bar | p | kW | 52 | 80 | 105 | 134 | 177 |
| Torque | a Vg máx and Δp = 350 bar | T | Nm | 156 | 305 | 446 | 596 | 891 |
| Rigidez rotacional | Vg máx to Vg/2 | cmin | kNm/rad | 5 | 10 | 16 | 21 | 36 |
| Vg/2 to 0 (interpolado) | cmax | kNm/rad | 16 | 32 | 49 | 67 | 104 | |
| Momento de inércia do grupo rotativo | JGR | kgm² | 0.0042 | 0.0042 | 0.008 | 0.0127 | 0.0253 | |
| Aceleração angular máxima | α | rad/s² | 35900 | 31600 | 24200 | 19200 | 15300 | |
| Volume da caixa | V | L | 0.5 | 0.75 | 1.2 | 1.5 | 2.4 | |
| Peso (aprox.) | m | kg | 17 | 25 | 40 | 49 | 71 |
Características
- Controle de fluxo proporcional Ajusta automaticamente o fluxo com base na velocidade e no deslocamento do acionamento, mantendo o sistema funcionando de forma eficiente.
- Opções de controle flexíveis Uma variedade de modos de controle permite o ajuste fino do sistema hidráulico para obter o desempenho ideal.
- Compatibilidade de fluidos Projetado para operar com óleo mineral e fluidos hidráulicos resistentes ao fogo, proporcionando maior versatilidade.
- Conjunto rotativo de alto desempenho Apresenta componentes rotativos avançados e placas de controle esféricas que proporcionam centralização automática, garantindo uma operação suave em todas as velocidades.
- Durabilidade aprimorada Componentes internos atualizados aumentam a vida útil, reduzindo os custos de manutenção e o tempo de inatividade.
- Suporte de carga radial Construído para lidar com forças radiais, adicionando resistência e confiabilidade ao seu sistema.
- Silencioso e eficiente Projetado para operação com baixo nível de ruído, ajudando você a manter um ambiente de trabalho mais produtivo e confortável.
Aplicações
