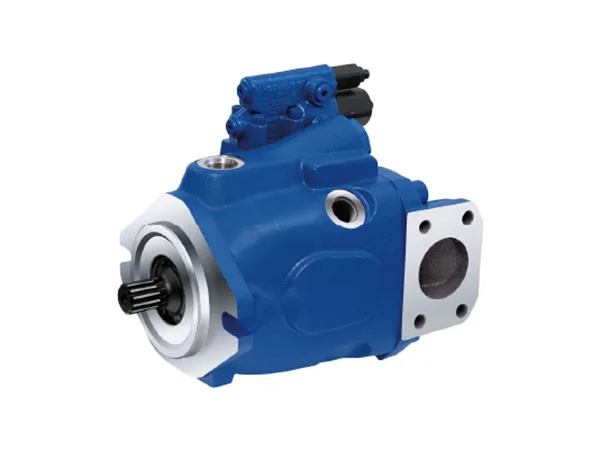

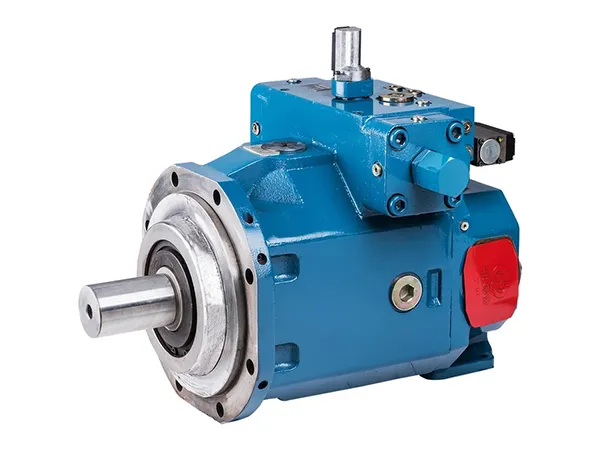

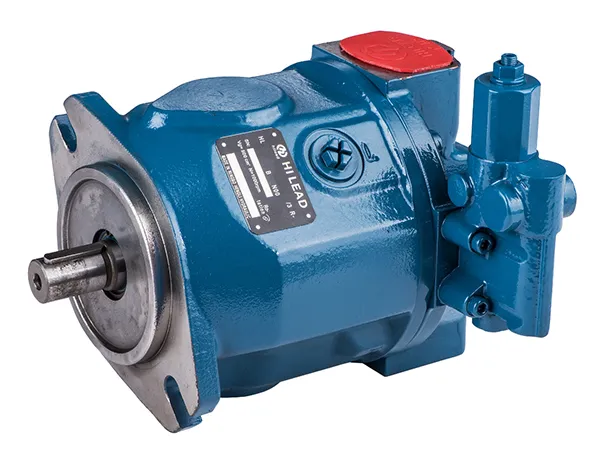

Bomba de deslocamento variável HL-A10VO

Dados técnicos

Tamanho

Deslocamento
(cm³/rev)

Velocidade máxima
(rpm)

n_onm

n_máx

Vazão máx.
(L/min)

an=n_máx

n=1500rpm

Potência máx.(kw)
Δp=350 bar

n=n_máx

n=1500rpm

Detalhes

10.5

3600

4320

Deslocamento geométrico		V_{g máx}	cm³/rev	10.5
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	3600
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	4320
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	37
Vazão máx.	a n=1500 rpm		L/min	15
Potência máx.	a n=n_{o max}	P_{o max}	kW	16
Potência máx.	a n=1500 rpm		kW	7
Torque	a Δp=280bar	T_max	Nm	42
Torque	a Δp=100bar	T	Nm	17
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	9200
	Extremidade do eixo R	C	Nm/rad	-
	Extremidade do eixo U	C	Nm/rad	6800
	Extremidade do eixo W	C	Nm/rad	-
	Extremidade do eixo P	C	Nm/rad	10700
Momento de inércia do grupo rotativo		J	kgm²	0.0006
Aceleração angular máxima		a	rad/s²	8000
Volume da caixa		V	L	0.2
Peso sem acionamento passante (aprox.)		m	kg	8
Peso com acionamento passante (aprox.)				-

3300

3960

Deslocamento geométrico		V_{g máx}	cm³/rev	18
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	3300
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	3960
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	59
Vazão máx.	a n=1500 rpm		L/min	27
Potência máx.	a n=n_{o max}	P_{o max}	kW	25
Potência máx.	a n=1500 rpm		kW	11
Torque	a Δp=280bar	T_max	Nm	71
Torque	a Δp=100bar	T	Nm	29
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	11000
	Extremidade do eixo R	C	Nm/rad	14800
	Extremidade do eixo U	C	Nm/rad	8000
	Extremidade do eixo W	C	Nm/rad	-
	Extremidade do eixo P	C	Nm/rad	-
Momento de inércia do grupo rotativo		J	kgm²	0.0009
Aceleração angular máxima		a	rad/s²	6800
Volume da caixa		V	L	0.25
Peso sem acionamento passante (aprox.)		m	kg	11.5
Peso com acionamento passante (aprox.)				13

3000

3600

Deslocamento geométrico		V_{g máx}	cm³/rev	28
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	3000
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	3600
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	84
Vazão máx.	a n=1500 rpm		L/min	42
Potência máx.	a n=n_{o max}	P_{o max}	kW	35
Potência máx.	a n=1500 rpm		kW	18
Torque	a Δp=280bar	T_max	Nm	111
Torque	a Δp=100bar	T	Nm	45
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	223000
	Extremidade do eixo R	C	Nm/rad	26300
	Extremidade do eixo U	C	Nm/rad	16700
	Extremidade do eixo W	C	Nm/rad	19900
	Extremidade do eixo P	C	Nm/rad	-
Momento de inércia do grupo rotativo		J	kgm²	0.0017
Aceleração angular máxima		a	rad/s²	5500
Volume da caixa		V	L	0.3
Peso sem acionamento passante (aprox.)		m	kg	15
Peso com acionamento passante (aprox.)				18

2600

3120

117

Deslocamento geométrico		V_{g máx}	cm³/rev	45
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	2600
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	3120
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	117
Vazão máx.	a n=1500 rpm		L/min	68
Potência máx.	a n=n_{o max}	P_{o max}	kW	49
Potência máx.	a n=1500 rpm		kW	28
Torque	a Δp=280bar	T_max	Nm	179
Torque	a Δp=100bar	T	Nm	72
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	37500
	Extremidade do eixo R	C	Nm/rad	41000
	Extremidade do eixo U	C	Nm/rad	30000
	Extremidade do eixo W	C	Nm/rad	34400
	Extremidade do eixo P	C	Nm/rad	-
Momento de inércia do grupo rotativo		J	kgm²	0.003
Aceleração angular máxima		a	rad/s²	4000
Volume da caixa		V	L	0.5
Peso sem acionamento passante (aprox.)		m	kg	18
Peso com acionamento passante (aprox.)				24

2700

3140

162

Deslocamento geométrico		V_{g máx}	cm³/rev	60
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	2700
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	3140
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	162
Vazão máx.	a n=1500 rpm		L/min	90
Potência máx.	a n=n_{o max}	P_{o max}	kW	65
Potência máx.	a n=1500 rpm		kW	37
Torque	a Δp=280bar	T_max	Nm	238
Torque	a Δp=100bar	T	Nm	95
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	65500
	Extremidade do eixo R	C	Nm/rad	69400
	Extremidade do eixo U	C	Nm/rad	49200
	Extremidade do eixo W	C	Nm/rad	54000
	Extremidade do eixo P	C	Nm/rad	-
Momento de inércia do grupo rotativo		J	kgm²	0.0056
Aceleração angular máxima		a	rad/s²	3300
Volume da caixa		V	L	0.8
Peso sem acionamento passante (aprox.)		m	kg	22
Peso com acionamento passante (aprox.)				28

2600

3140

163

Deslocamento geométrico		V_{g máx}	cm³/rev	63
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	2600
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	3140
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	163
Vazão máx.	a n=1500 rpm		L/min	95
Potência máx.	a n=n_{o max}	P_{o max}	kW	68
Potência máx.	a n=1500 rpm		kW	39
Torque	a Δp=280bar	T_max	Nm	250
Torque	a Δp=100bar	T	Nm	100
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	65500
	Extremidade do eixo R	C	Nm/rad	69400
	Extremidade do eixo U	C	Nm/rad	49200
	Extremidade do eixo W	C	Nm/rad	54000
	Extremidade do eixo P	C	Nm/rad	-
Momento de inércia do grupo rotativo		J	kgm²	0.0056
Aceleração angular máxima		a	rad/s²	3300
Volume da caixa		V	L	0.8
Peso sem acionamento passante (aprox.)		m	kg	22
Peso com acionamento passante (aprox.)				28

2600

3140

187

Deslocamento geométrico		V_{g máx}	cm³/rev	72
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	2600
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	3140
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	187
Vazão máx.	a n=1500 rpm		L/min	108
Potência máx.	a n=n_{o max}	P_{o max}	kW	77
Potência máx.	a n=1500 rpm		kW	45
Torque	a Δp=280bar	T_max	Nm	286
Torque	a Δp=100bar	T	Nm	114
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	65500
	Extremidade do eixo R	C	Nm/rad	69400
	Extremidade do eixo U	C	Nm/rad	49200
	Extremidade do eixo W	C	Nm/rad	54000
	Extremidade do eixo P	C	Nm/rad	-
Momento de inércia do grupo rotativo		J	kgm²	0.0056
Aceleração angular máxima		a	rad/s²	3300
Volume da caixa		V	L	0.8
Peso sem acionamento passante (aprox.)		m	kg	22
Peso com acionamento passante (aprox.)				28

2500

3000

212

128

Deslocamento geométrico		V_{g máx}	cm³/rev	85
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	2500
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	3000
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	212
Vazão máx.	a n=1500 rpm		L/min	128
Potência máx.	a n=n_{o max}	P_{o max}	kW	89
Potência máx.	a n=1500 rpm		kW	53
Torque	a Δp=280bar	T_max	Nm	338
Torque	a Δp=100bar	T	Nm	135
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	143000
	Extremidade do eixo R	C	Nm/rad	152900
	Extremidade do eixo U	C	Nm/rad	102900
	Extremidade do eixo W	C	Nm/rad	117900
	Extremidade do eixo P	C	Nm/rad	-
Momento de inércia do grupo rotativo		J	kgm²	0.012
Aceleração angular máxima		a	rad/s²	2700
Volume da caixa		V	L	1
Peso sem acionamento passante (aprox.)		m	kg	36
Peso com acionamento passante (aprox.)				45

100

2300

2500

230

150

Deslocamento geométrico		V_{g máx}	cm³/rev	100
Velocidade máxima de rotação	a V_g=V_{g máx}	n_{o max}	rpm	2300
Velocidade máxima de rotação	a V_g=V_{g máx}		rpm	2500
Vazão máx.	a n=n_{o max}	q_{vo max}	L/min	230
Vazão máx.	a n=1500 rpm		L/min	150
Potência máx.	a n=n_{o max}	P_{o max}	kW	96
Potência máx.	a n=1500 rpm		kW	62
Torque	a Δp=280bar	T_max	Nm	398
Torque	a Δp=100bar	T	Nm	159
Rigidez rotacional do eixo de acionamento	Extremidade do eixo S	C	Nm/rad	143000
	Extremidade do eixo R	C	Nm/rad	-
	Extremidade do eixo U	C	Nm/rad	102900
	Extremidade do eixo W	C	Nm/rad	117900
	Extremidade do eixo P	C	Nm/rad	-
Momento de inércia do grupo rotativo		J	kgm²	0.012
Aceleração angular máxima		a	rad/s²	2700
Volume da caixa		V	L	1
Peso sem acionamento passante (aprox.)		m	kg	36
Peso com acionamento passante (aprox.)				45

Tamanho	Deslocamento (cm³/rev)	Velocidade máxima (rpm)			Vazão máx. (L/min)		Potência máx.(kw) Δp=350 bar
Tamanho	Deslocamento (cm³/rev)	n_onm		n_máx	an=n_máx	n=1500rpm	n=n_máx	n=1500rpm
10	10.5	3600	4320		37	15	16	7
18	18	3300	3960		59	27	25	11
28	28	3000	3600		84	42	35	18
45	45	2600	3120		117	68	49	28
60	60	2700	3140		162	90	65	37
63	63	2600	3140		163	95	68	39
72	72	2600	3140		187	108	77	45
85	85	2500	3000		212	128	89	53
100	100	2300	2500		230	150	96	62

Características

Bomba de deslocamento variável de pistão axial O projeto do prato oscilante proporciona um acionamento hidrostático suave e eficiente em circuitos abertos
Controle de fluxo proporcional A taxa de fluxo é ajustada em proporção direta à velocidade de acionamento e ao deslocamento.
Ajuste contínuo da vazão A variação contínua do deslocamento é obtida pelo ajuste do ângulo do swashplate.
Sistema de rolamentos robusto Projetado para uma longa vida útil e operação confiável em condições exigentes.
Altas velocidades de transmissão Capaz de operar em altas velocidades de rotação, mantendo a estabilidade.
Relação peso/potência otimizada O tamanho compacto aumenta a flexibilidade de instalação sem comprometer o desempenho.
Operação com baixo nível de ruído Projetada para minimizar os níveis de som e proporcionar ambientes de trabalho mais silenciosos.
Desempenho superior de sucção Garante a entrada eficiente de fluido para operação contínua.
Opções avançadas de controle
- Controle de pressão eletro-hidráulico para ajustes precisos de pressão.
- Controle de potência para otimizar o consumo de energia.
- Controle de ângulo do swashplate eletroproporcional para maior capacidade de resposta.
Tempo de resposta rápido Oferece velocidades de reação rápidas para aumentar a eficiência do sistema.

Bomba de pistão axial de deslocamento variável para circuito aberto
