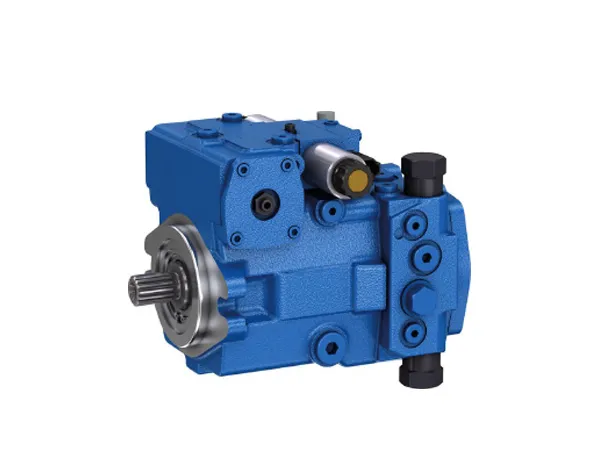

BOMBAS HIDRÁULICAS HL-A10VG
Bomba de pistão axial de deslocamento variável para circuito fechado

Bomba de pistão axial de deslocamento variável para circuito fechado

A bomba de deslocamento variável HL-A10VG foi desenvolvida para sistemas hidráulicos de circuito fechado, oferecendo controle preciso e operação suave em aplicações exigentes. Com várias opções de controle e uma função de corte de pressão integrada, essa bomba garante eficiência, adaptabilidade e confiabilidade para os seus produtos hidráulicos.

  • Deslocamento 45 cm³/rev
  • Pressão nominal 350 bar
  • Pressão máxima permitida 400 bar
Solicite uma cotação
Dados técnicos
Tamanho 45
Deslocamento geométrico Bomba variável Vg máx cm³/rev 45
Bomba de reforço, padrão (a p = 20 bar) Vg sp cm³/rev 13.8
Velocidade de rotação Máxima em Vg máx nmáx contínua rpm 3300
Máxima limitada nmáx limitado rpm 3550
Máxima intermitente nmáx interm. rpm 3800
Mínimo nmin rpm 500
Vazão em nmáx contínuo e Vg máx qv max L/min 152
Potência em nmáx contínuo e Vg máx Δp=300 bar Pmax kW 75.9
Torque em Vg máx Δp=300 bar Tmax Nm 220
Δp=100 bar T Nm 73.2
Variação da velocidade máxima de rotação J kg·m² 0.0033
Aceleração angular máxima rad/s² 4000
Velocidade máxima de rotação variation rpm 14
Volume da caixa V L 0.75
Peso sem acionamento passante (aprox.) M kg 27
Características
  • Bomba de deslocamento variável de pistão axial O projeto do prato oscilante fornece potência hidrostática consistente em circuitos fechados.
  • Controle de vazão proporcional A vazão é ajustada proporcionalmente à velocidade de acionamento e ao deslocamento do seu sistema, oferecendo uma regulagem suave e precisa.
  • Ajuste de deslocamento infinitamente variável O fluxo de saída aumenta de zero a máximo com base no ângulo do swashplate, proporcionando controle total sobre o desempenho hidráulico..
  • Mudanças perfeitas na direção do fluxo Inverta o fluxo hidráulico sem esforço, ajustando o movimento do swashplate.
  • Opções versáteis de controle Uma variedade de modos de controle permite personalizar a resposta e a eficiência do seu sistema.
  • Sistema integrado de alívio de pressão Cada lado de alta pressão é equipado com válvulas de alívio duplas para proteger sua transmissão hidrostática contra sobrecarga.
  • Válvulas de alívio de dupla função Também funcionam como válvulas de carga, garantindo a operação estável do sistema.
  • Bomba de carga integrada Mantém a pressão de carga e fornece óleo de controle para maior confiabilidade.
  • Função de limitação de pressão Uma válvula interna de alívio de carga regula a pressão máxima de carga para evitar tensão excessiva.
  • Válvula de corte de pressão padrão Integrada por padrão para aumentar a proteção do sistema.
Aplicações
Plataforma de trabalho aéreo
Plataforma de trabalho aéreo
Maquinário de construção
Maquinário de construção
Maquinário agrícola e florestal
Maquinário agrícola e florestal
