Bomba de pistão axial de deslocamento variável para circuito aberto

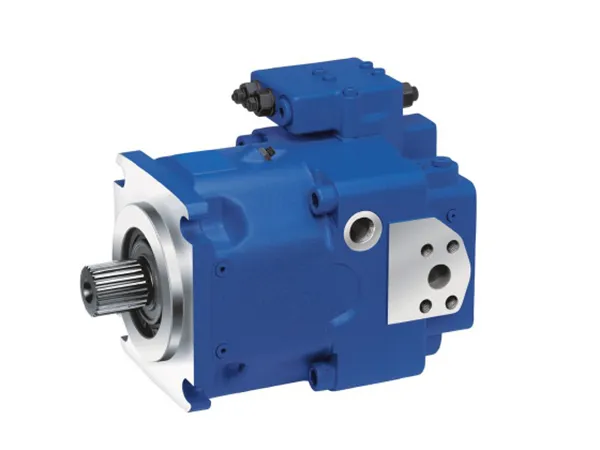

A bomba hidráulica da série HL-A11VO foi projetada para ter um desempenho compacto e durável, fornecendo potência hidráulica estável mesmo em condições difíceis. Ela é especialmente adequada para aplicações com cargas dinâmicas que mudam rapidamente.
- Deslocamento 74-260 cm³/rev
- Pressão nominal 350 bar
- Pressão máxima permitida 400 bar
Dados técnicos
Tamanho
Deslocamento (cm³/rev)
Vgmáx
Vgmin
Velocidade máxima (rpm)
Vgmáx
VgV≤Vgmáx
Vazão máx. (L/min)
Potência máx.(kw)
Δp=350 bar
Δp=350 bar
Detalhes
74
0
2550
3000
189
110
| Deslocamento geométrico | Vgmáx | cm³/rev | 74 | |
| Vgmin | cm³/rev | 0 | ||
| Velocidade de rotação | a Vgmáx | nmáx | rpm | 2550 |
| a Vg≤Vgmáx | nmax1 | rpm | 3000 | |
| Vazão | a nmáx e Vgmáx | qv max | L/min | 189 |
| Potência | a qv max e Δp=350bar | Pmax | kW | 110 |
| Torque | a Vgmáx e Δp=350bar | Tmax | Nm | 412 |
| Rigidez rotacional do eixo de acionamento | Extremidade do eixo Z | c | Nm/rad | 145836 |
| Extremidade do eixo P | c | Nm/rad | 143104 | |
| Extremidade do eixo S | c | Nm/rad | 101921 | |
| Extremidade do eixo T | c | Nm/rad | 125603 | |
| Momento de inércia do grupo rotativo | JTW | kgm² | 0.0115 | |
| Aceleração angular máxima | α | rad/s² | 15000 | |
| Volume da caixa | V | L | 1.85 | |
| Peso | approx. | m | kgm² | 45 |
93.5
0
2350
2780
220
128
| Deslocamento geométrico | Vgmáx | cm³/rev | 93.5 | |
| Vgmin | cm³/rev | 0 | ||
| Velocidade de rotação | a Vgmáx | nmáx | rpm | 2350 |
| a Vg≤Vgmáx | nmax1 | rpm | 2780 | |
| Vazão | a nmáx e Vgmáx | qv max | L/min | 220 |
| Potência | a qv max e Δp=350bar | Pmax | kW | 128 |
| Torque | a Vgmáx e Δp=350bar | Tmax | Nm | 521 |
| Rigidez rotacional do eixo de acionamento | Extremidade do eixo Z | c | Nm/rad | 199601 |
| Extremidade do eixo P | c | Nm/rad | 196435 | |
| Extremidade do eixo S | c | Nm/rad | 173704 | |
| Extremidade do eixo T | c | Nm/rad | ||
| Momento de inércia do grupo rotativo | JTW | kgm² | 0.0173 | |
| Aceleração angular máxima | α | rad/s² | 13000 | |
| Volume da caixa | V | L | 2.1 | |
| Peso | approx. | m | kgm² | 53 |
93.5
0
2350
2780
220
128
| Deslocamento geométrico | Vgmáx | cm³/rev | 93.5 | |
| Vgmin | cm³/rev | 0 | ||
| Velocidade de rotação | a Vgmáx | nmáx | rpm | 2350 |
| a Vg≤Vgmáx | nmax1 | rpm | 2780 | |
| Vazão | a nmáx e Vgmáx | qv max | L/min | 220 |
| Potência | a qv max e Δp=350bar | Pmax | kW | 128 |
| Torque | a Vgmáx e Δp=350bar | Tmax | Nm | 521 |
| Rigidez rotacional do eixo de acionamento | Extremidade do eixo Z | c | Nm/rad | 199601 |
| Extremidade do eixo P | c | Nm/rad | 196435 | |
| Extremidade do eixo S | c | Nm/rad | 173704 | |
| Extremidade do eixo T | c | Nm/rad | ||
| Momento de inércia do grupo rotativo | JTW | kgm² | 0.0173 | |
| Aceleração angular máxima | α | rad/s² | 13000 | |
| Volume da caixa | V | L | 2.1 | |
| Peso | approx. | m | kgm² | 53 |
130
0
2100
2500
273
159
| Deslocamento geométrico | Vgmáx | cm³/rev | 130 | |
| Vgmin | cm³/rev | 0 | ||
| Velocidade de rotação | a Vgmáx | nmáx | rpm | 2100 |
| a Vg≤Vgmáx | nmax1 | rpm | 2500 | |
| Vazão | a nmáx e Vgmáx | qv max | L/min | 273 |
| Potência | a qv max e Δp=350bar | Pmax | kW | 159 |
| Torque | a Vgmáx e Δp=350bar | Tmax | Nm | 724 |
| Rigidez rotacional do eixo de acionamento | Extremidade do eixo Z | c | Nm/rad | 302495 |
| Extremidade do eixo P | c | Nm/rad | 312403 | |
| Extremidade do eixo S | c | Nm/rad | 236861 | |
| Extremidade do eixo T | c | Nm/rad | ||
| Momento de inércia do grupo rotativo | JTW | kgm² | 0.0318 | |
| Aceleração angular máxima | α | rad/s² | 10500 | |
| Volume da caixa | V | L | 2.9 | |
| Peso | approx. | m | kgm² | 66 |
145
0
2200
2500
319
186
| Deslocamento geométrico | Vgmáx | cm³/rev | 145 | |
| Vgmin | cm³/rev | 0 | ||
| Velocidade de rotação | a Vgmáx | nmáx | rpm | 2200 |
| a Vg≤Vgmáx | nmax1 | rpm | 2500 | |
| Vazão | a nmáx e Vgmáx | qv max | L/min | 319 |
| Potência | a qv max e Δp=350bar | Pmax | kW | 186 |
| Torque | a Vgmáx e Δp=350bar | Tmax | Nm | 808 |
| Rigidez rotacional do eixo de acionamento | Extremidade do eixo Z | c | Nm/rad | 302495 |
| Extremidade do eixo P | c | Nm/rad | 312403 | |
| Extremidade do eixo S | c | Nm/rad | 236861 | |
| Extremidade do eixo T | c | Nm/rad | ||
| Momento de inércia do grupo rotativo | JTW | kgm² | 0.0341 | |
| Aceleração angular máxima | α | rad/s² | 9000 | |
| Volume da caixa | V | L | 2.9 | |
| Peso | approx. | m | kgm² | 76 |
193
0
2100
2100
405
236
| Deslocamento geométrico | Vgmáx | cm³/rev | 193 | |
| Vgmin | cm³/rev | 0 | ||
| Velocidade de rotação | a Vgmáx | nmáx | rpm | 2100 |
| a Vg≤Vgmáx | nmax1 | rpm | 2100 | |
| Vazão | a nmáx e Vgmáx | qv max | L/min | 405 |
| Potência | a qv max e Δp=350bar | Pmax | kW | 236 |
| Torque | a Vgmáx e Δp=350bar | Tmax | Nm | 1075 |
| Rigidez rotacional do eixo de acionamento | Extremidade do eixo Z | c | Nm/rad | 346190 |
| Extremidade do eixo P | c | Nm/rad | 383292 | |
| Extremidade do eixo S | c | Nm/rad | 259773 | |
| Extremidade do eixo T | c | Nm/rad | 301928 | |
| Momento de inércia do grupo rotativo | JTW | kgm² | 0.055 | |
| Aceleração angular máxima | α | rad/s² | 6800 | |
| Volume da caixa | V | L | 3.8 | |
| Peso | approx. | m | kgm² | 95 |
260
0
1800
2300
468
273
| Deslocamento geométrico | Vgmáx | cm³/rev | 260 | |
| Vgmin | cm³/rev | 0 | ||
| Velocidade de rotação | a Vgmáx | nmáx | rpm | 1800 |
| a Vg≤Vgmáx | nmax1 | rpm | 2300 | |
| Vazão | a nmáx e Vgmáx | qv max | L/min | 468 |
| Potência | a qv max e Δp=350bar | Pmax | kW | 273 |
| Torque | a Vgmáx e Δp=350bar | Tmax | Nm | 1448 |
| Rigidez rotacional do eixo de acionamento | Extremidade do eixo Z | c | Nm/rad | 686465 |
| Extremidade do eixo P | c | Nm/rad | 653835 | |
| Extremidade do eixo S | c | Nm/rad | 352009 | |
| Extremidade do eixo T | c | Nm/rad | 567115 | |
| Momento de inércia do grupo rotativo | JTW | kgm² | 0.0878 | |
| Aceleração angular máxima | α | rad/s² | 4800 | |
| Volume da caixa | V | L | 4.6 | |
| Peso | approx. | m | kgm² | 125 |
| Tamanho | Deslocamento (cm³/rev) | Velocidade máxima (rpm) | Vazão máx. (L/min) | Potência máx. (kw) | ||
| Vgmáx | Vgmin | Vgmáx | Vg≤Vgmáx | Δp=350 bar | ||
| 74 | 0 | 2550 | 3000 | 189 | 110 | |
| 93.5 | 0 | 2350 | 2780 | 220 | 128 | |
| 93.5 | 0 | 2350 | 2780 | 220 | 128 | |
| 130 | 0 | 2100 | 2500 | 273 | 159 | |
| 145 | 0 | 2200 | 2500 | 319 | 186 | |
| 193 | 0 | 2100 | 2100 | 405 | 236 | |
| 260 | 0 | 1800 | 2300 | 468 | 273 | |
Características
- Transmissão hidráulica estática Projetada para sistemas hidráulicos de circuito aberto.
- Fluxo proporcional à velocidade e ao deslocamento do acionamento Permite ajuste contínuo por meio de mudanças no ângulo de giro.
- Operação de abastecimento automático Funciona com tanques pressurizados ou com uma bomba de carga integrada opcional.
- Variedade de opções de controle Oferece flexibilidade para atender a diferentes demandas de aplicação.
- Ajustabilidade do controle de potência externa Os dispositivos de controle podem ser ajustados mesmo durante a operação.
- Capacidade de acionamento por meio de acionamento Compatível com bombas de engrenagem ou outras bombas de pistão axial do mesmo tamanho.
- Saída de vazão ajustável a partir de zero Proporciona um controle preciso entre zero e a vazão máxima.
- Modo de controle DRS, EP, EPD, LRDU, LES, LRDS, LRDH
